17 lipca 2024 – Prototyp z blachy aluminiowej 1 mm

July 17, 2024 – 1 mm Aluminum Sheet Prototype

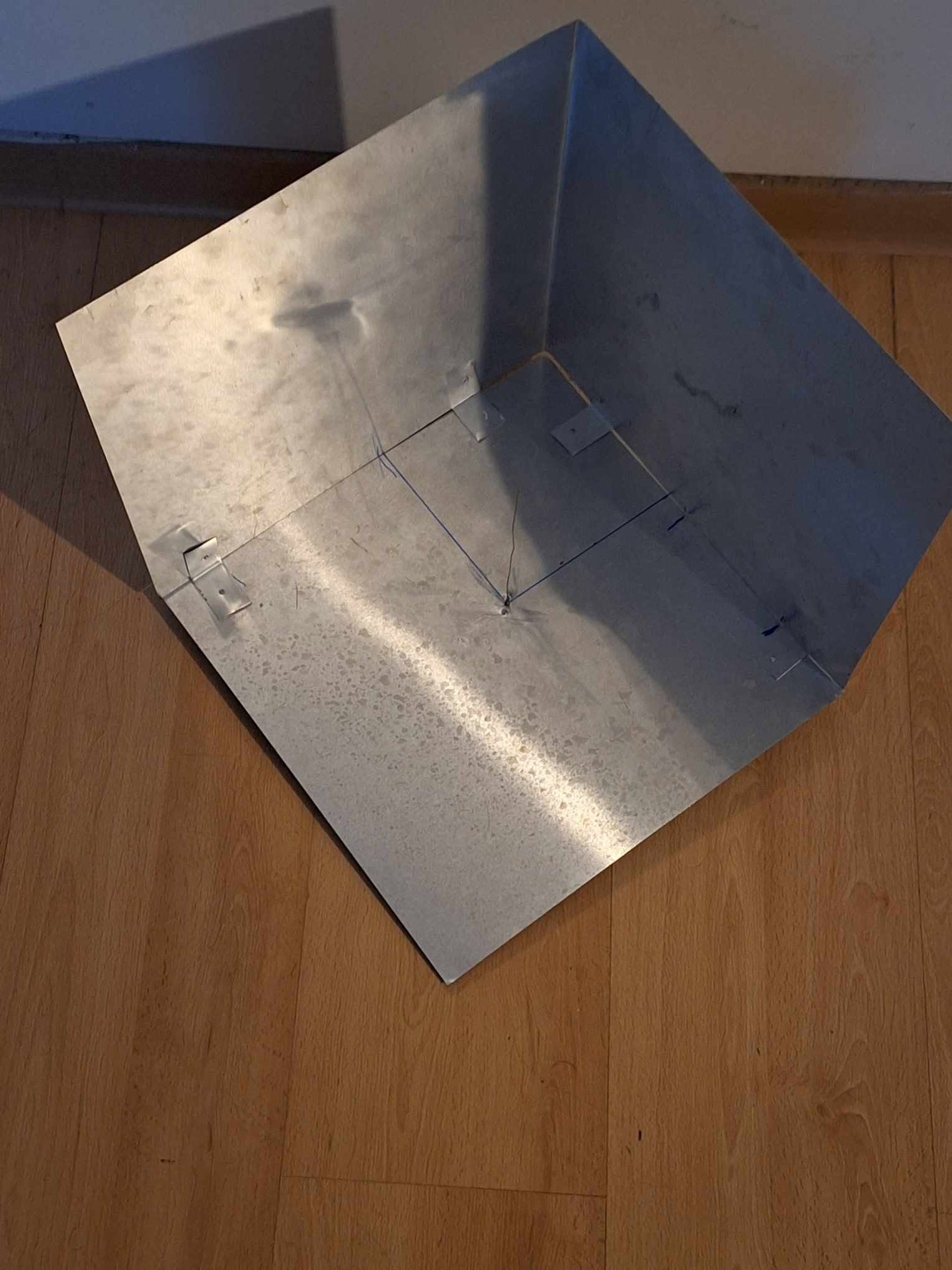

Kitchenware Radio Telescope – reflektor narożny 3D Corner.
Mój prototyp wykonany ze sztywnej blachy aluminiowej o grubości 1 mm.
Nazwa „Kitchenware” pochodzi z oryginalnego projektu (S. Asayama z S.A.R.A.), gdzie autor konstruował antenę z kartonu oklejanego kuchenną folią aluminiową.
Link do projektu: https://groups.google.com/g/sara-list/c/VtdwdXYRVuE?pli=1

Konstrukcja gniazda i promiennika:
• Zastosowałem gniazdo typu F z przejściówką na SMA – gniazdo F z gwintem i nakrętką jest bardzo łatwe do stabilnego, trwałego skręcenia bezpośrednio z blachą.
• Promiennik w tego typu antenie ma długość od 2/3 λ do 1 λ.

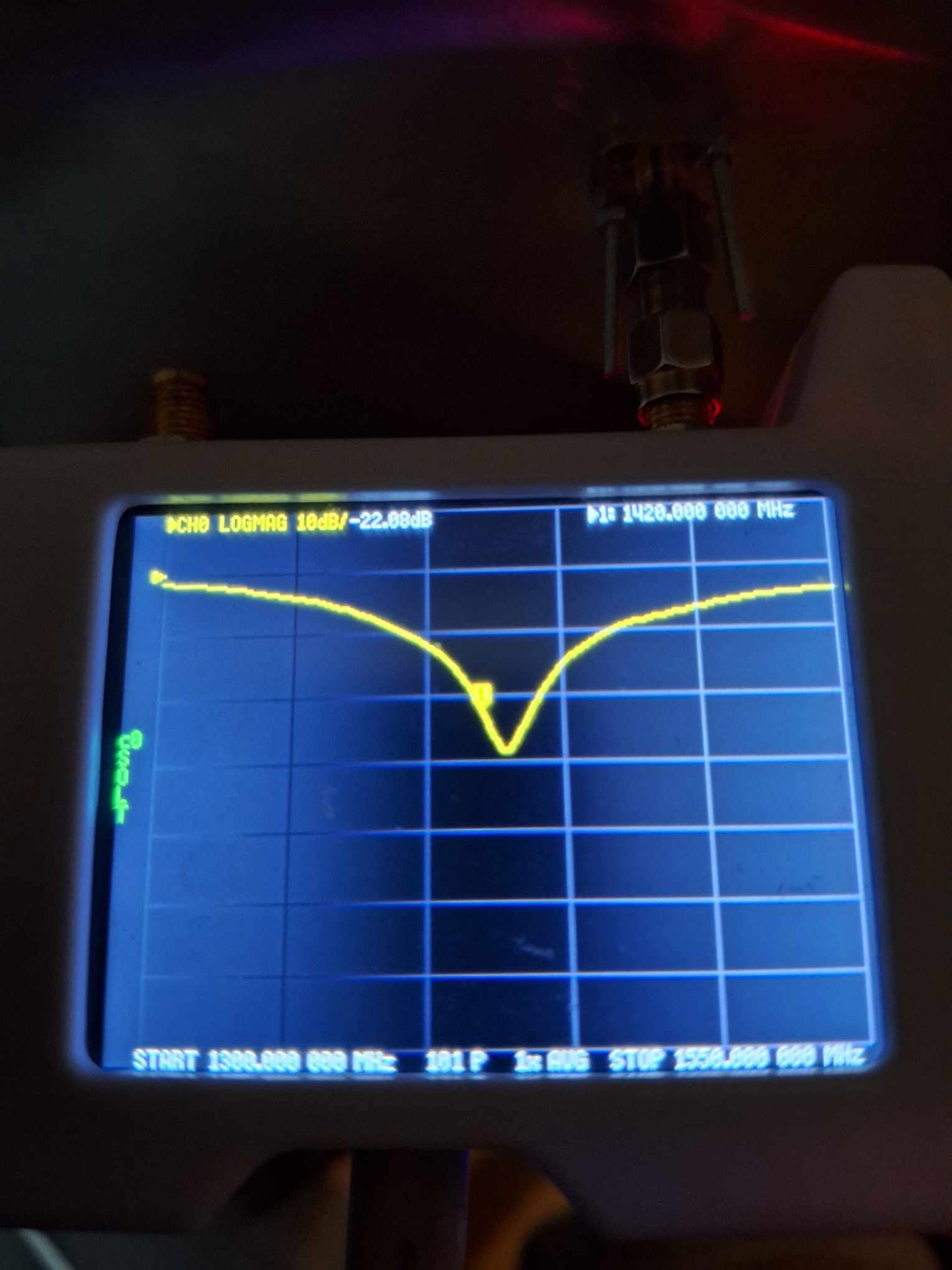

• Dopasowanie impedancji (S11 = -22.08 dB na 1420 MHz) uzyskuje się, precyzyjnie regulując długość tego elementu.

Kitchenware Radio Telescope – 3D Corner reflector.
My prototype built from rigid 1 mm aluminum sheet metal.
The "Kitchenware" name originates from S. Asayama's original S.A.R.A. design, where the reflector was fabricated from cardboard covered in kitchen aluminum foil.
Project link: https://groups.google.com/g/sara-list/c/VtdwdXYRVuE?pli=1

Feed and connector arrangement:
• Fitted an F-type chassis connector adapted to SMA – the threaded F-connector body and nut make it very easy to bolt firmly to the sheet metal.
• The feed element length in this antenna geometry spans 2/3 λ to 1 λ.
• Impedance matching (S11 = -22.08 dB at 1420 MHz) is achieved by fine-tuning the length of this element.

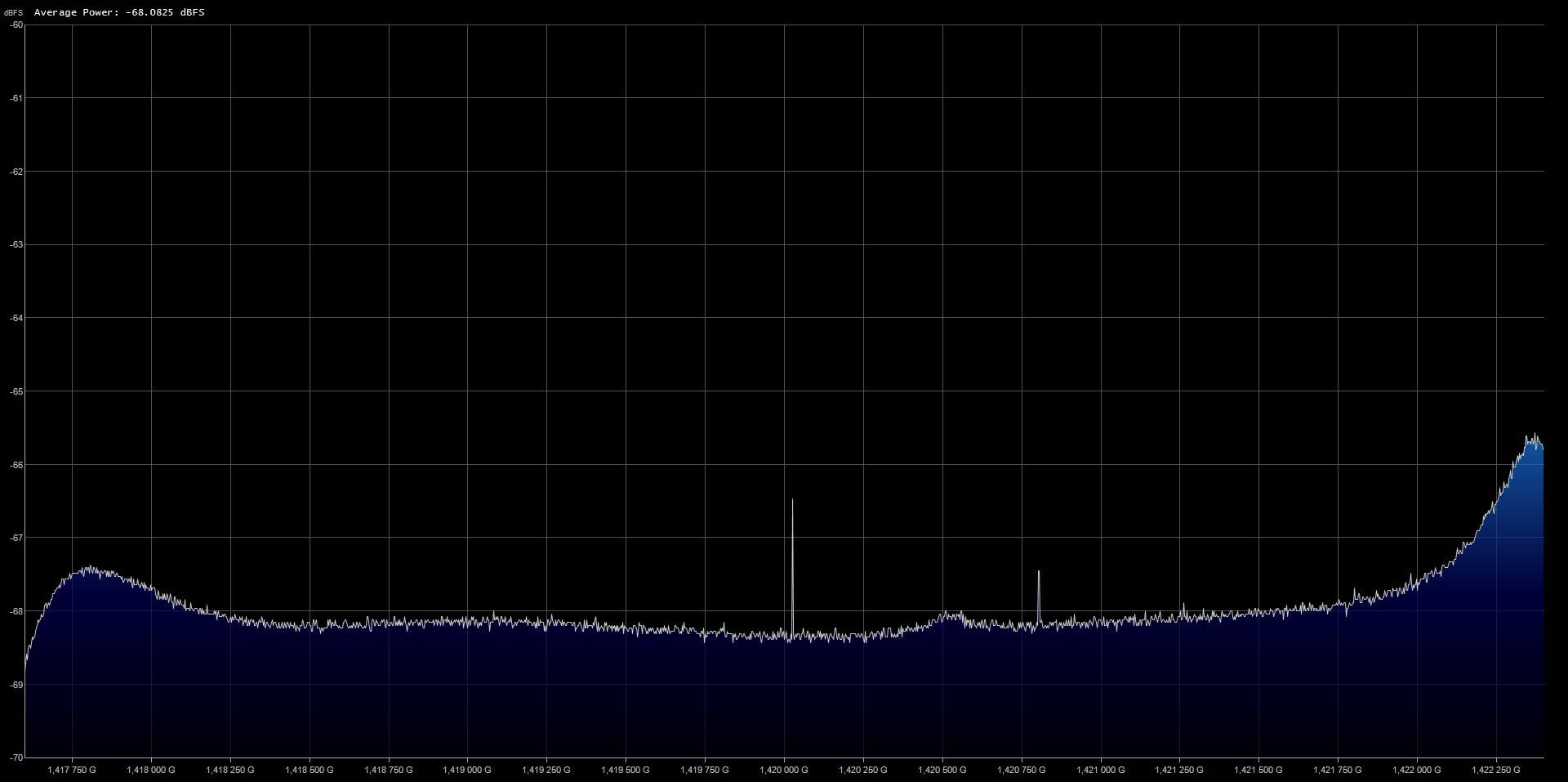

19 lipca 2024 – Pierwsza detekcja H1 w zenicie

July 19, 2024 – First H1 Detection at Zenith

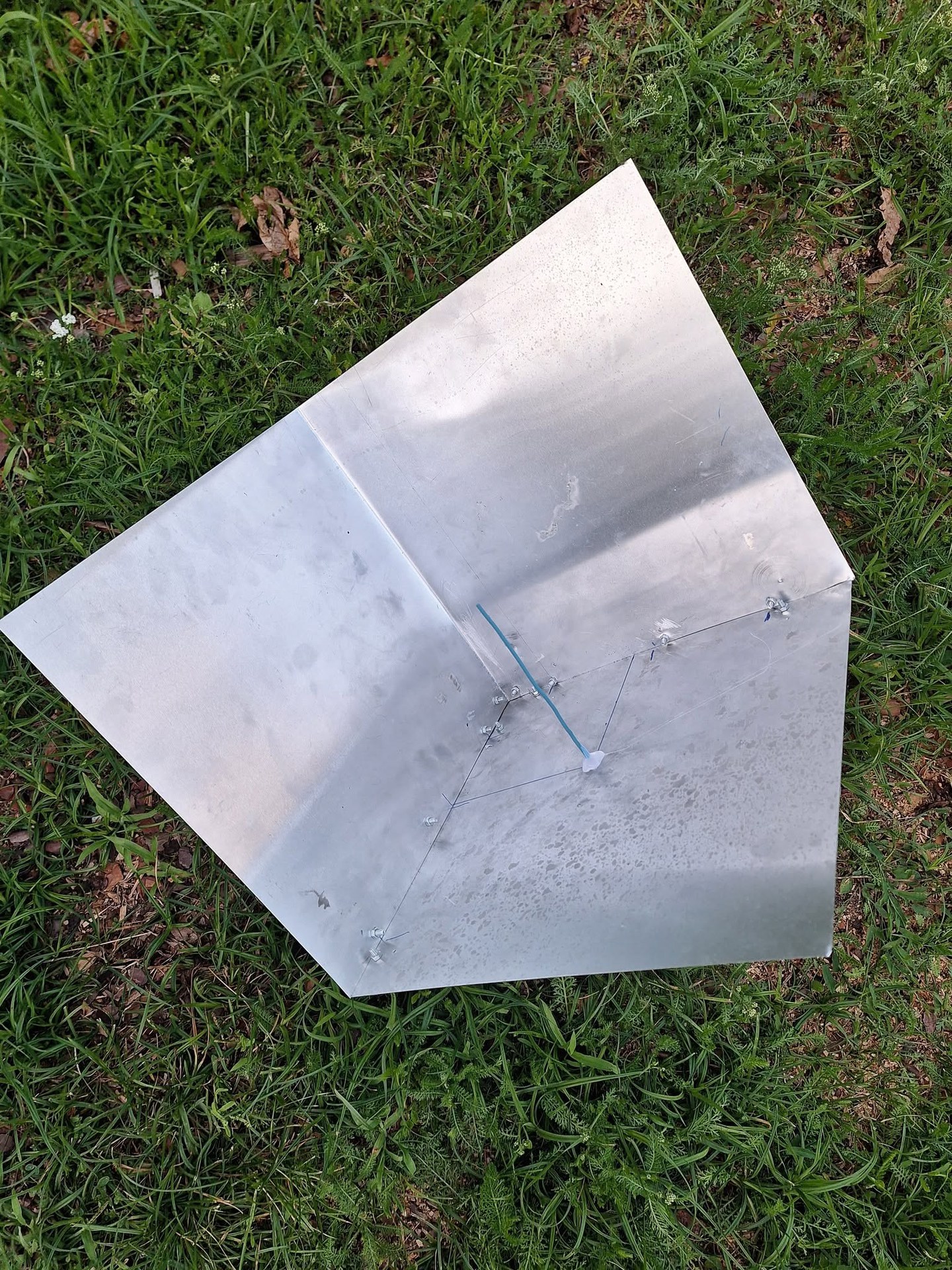

Wzmocniony reflektor narożny 3D.
Pierwsza, bardzo słaba detekcja!
Brak silnych źródeł na wysokich elewacjach.
Czekam do jutra na dalsze testy.

Reinforced 3D corner reflector.
First very weak detection!
There are no strong sources at high elevations.
Waiting until tomorrow for further tests.

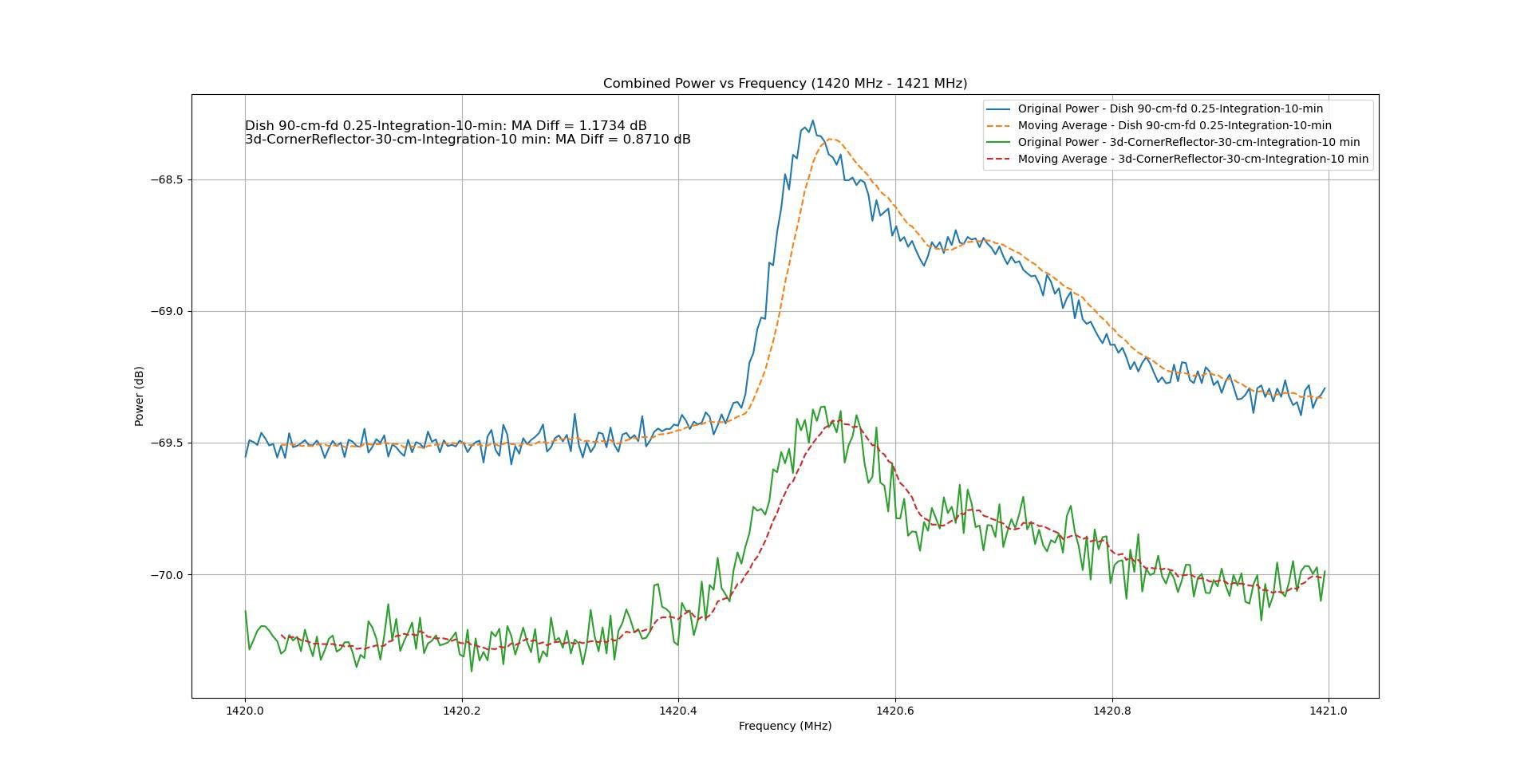

20 lipca 2024 – Porównanie: 3D Corner (30 cm) vs Czasza 90 cm f/D 0.25

July 20, 2024 – Comparison: 3D Corner (30 cm) vs 90 cm f/D 0.25 Dish

Porównanie:
Reflektor narożny 3D o krawędzi 30 cm vs czasza paraboliczna 90 cm f/D 0.25

Tor odbiorczy:
• Przedwzmacniacz Nooelec Sawbird+ H1 wkręcony bezpośrednio w gniazdo anteny (F → SMA).

Pomiary (10 minut integracji):

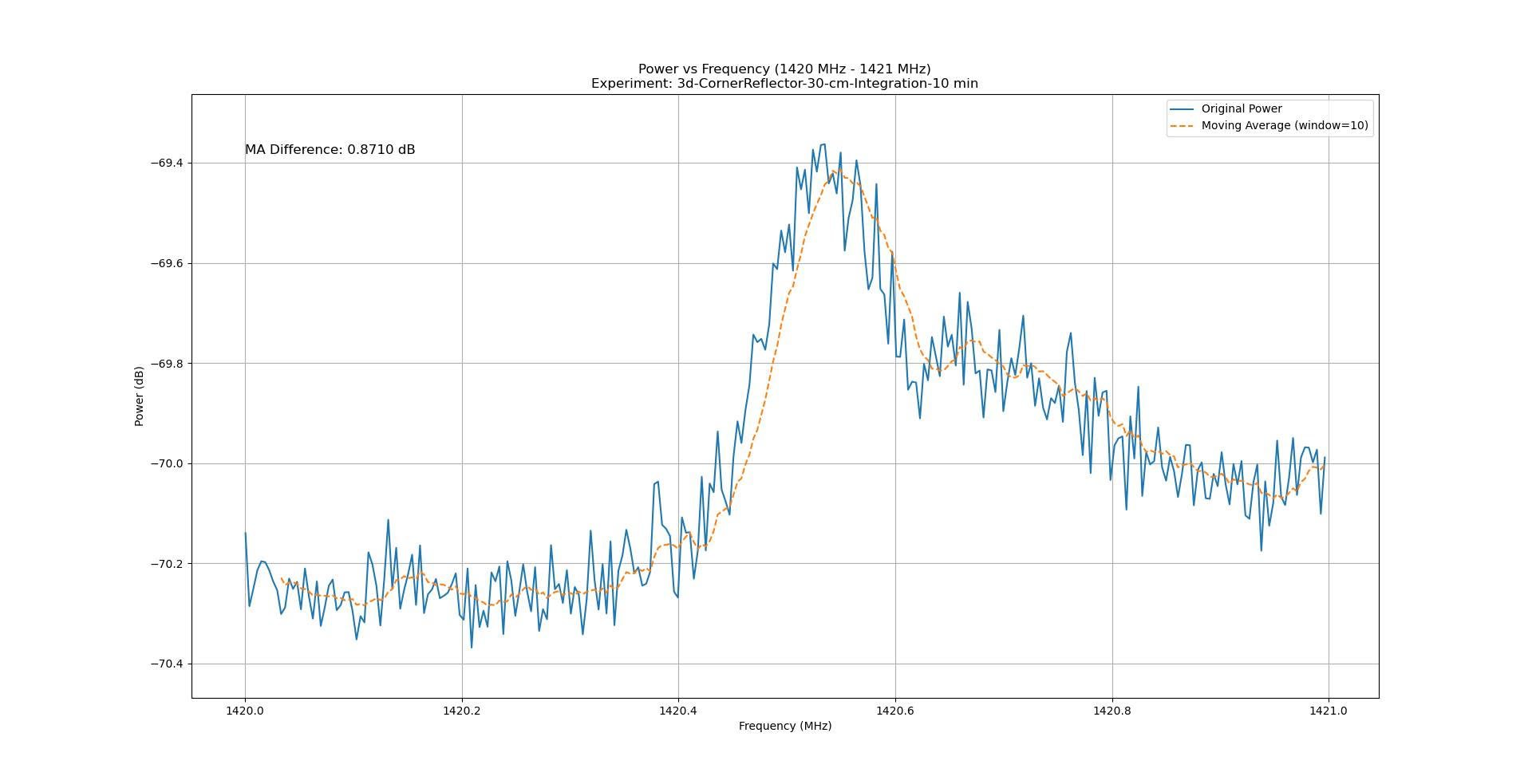

• Reflektor 3D Corner 30 cm: MA Diff = 0.8710 dB

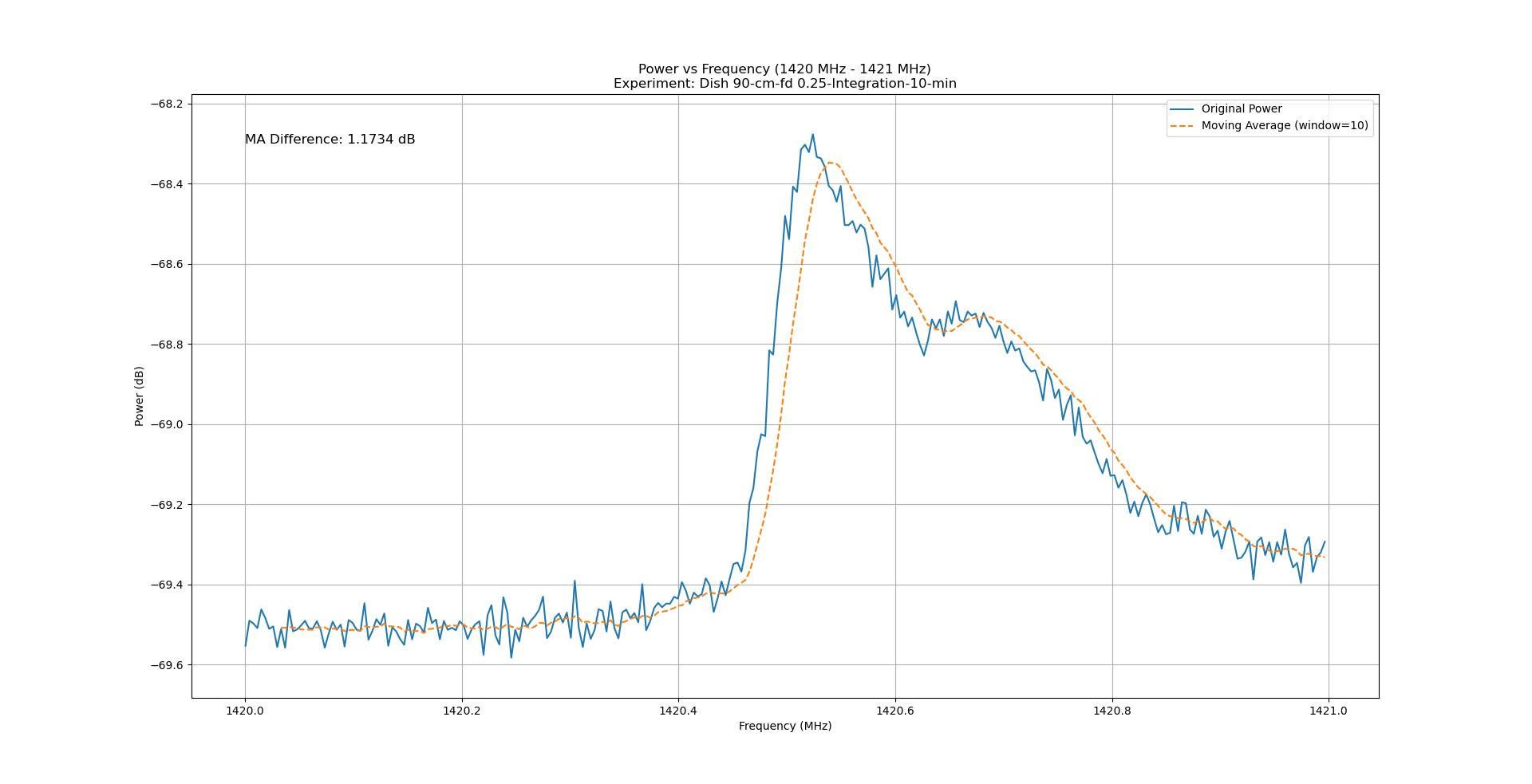

• Czasza 90 cm f/D 0.25: MA Diff = 1.1734 dB

Wnioski:
• Poziom szumu tła w corner reflectorze był wyraźnie niższy niż w czaszy parabolicznej.
• Antena charakteryzuje się wąską, czystą wiązką.
• Konstrukcja jest znacznie łatwiejsza w budowie i powtarzalna w porównaniu z czaszą wymagającą precyzyjnego oświetlacza.

Comparison:
3D corner reflector 30 cm edge vs 90 cm 0.25 f/D dish

Receiver chain:
• Nooelec Sawbird+ H1 preamplifier coupled directly to antenna connector (F → SMA).

Measurements (10 min integration):
• 3D Corner Reflector 30 cm edge: MA Diff = 0.8710 dB
• Dish 90 cm f/D 0.25: MA Diff = 1.1734 dB

Conclusions:
• The noise floor in the corner reflector was distinctly lower than on the parabolic dish.
• The antenna exhibits a narrow, well-behaved beam.
• The assembly is significantly simpler and more robust to construct than a dish requiring a precisely focused feed.

Fotografie i wykresy pomiarowe

Photos & Measurement Charts
