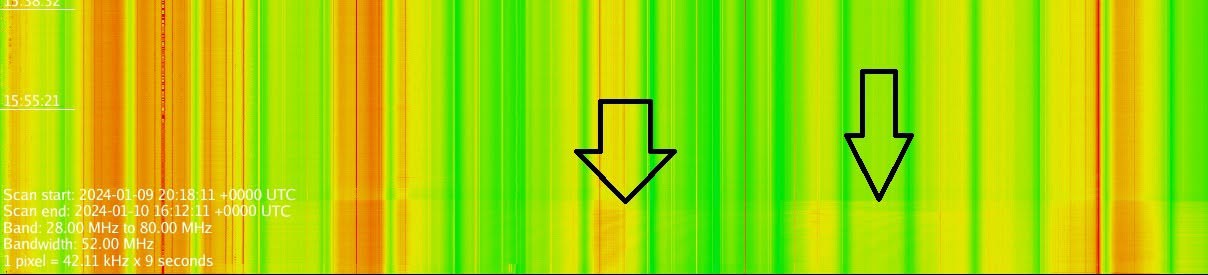

Wycinek spektrogramu wokół godziny 07:14 UTC: widoczne zjawiska szerokopasmowe na tle pionowych prążków lokalnego RFI.

Spectrogram section around 07:14 UTC: wideband radio events observed against vertical lines of local terrestrial RFI.

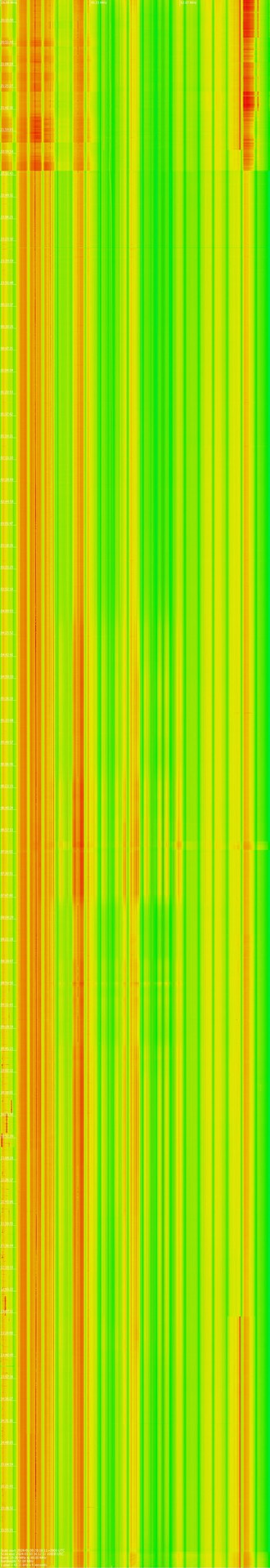

10 stycznia 2024 – 20-godzinny spektrogram 20–80 MHz

January 10, 2024 – 20 Hours Spectrogram 20–80 MHz

20-godzinny spektrogram pasma 20–80 MHz.

Konfiguracja pomiarowa:
• Odbiornik: RTL-SDR v3.
• Antena: dookólna Ground Plane na 137 MHz zainstalowana na dachu.
• Oprogramowanie: akwizycja surowych próbek przez rtl_power, wizualizacja spektrogramu wygenerowana własnym skryptem w Pythonie.

Warunki dobowe:
• Wschód Słońca: 06:37 UTC
• Zachód Słońca: 15:53 UTC

Analiza zjawisk:
• Powolne zmiany poziomu w dolnej części pasma po wschodzie Słońca to najprawdopodobniej słaba aktywność Słońca oraz dynamika tła jonosferycznego.
• Nieprzerwane pionowe linie w całym paśmie to lokalne, niezidentyfikowane zakłócenia elektromagnetyczne (RFI).

Wnioski inżynierskie:
• Do skutecznego monitoringu Słońca w tym zakresie konieczna jest antena dedykowana na niższe częstotliwości (np. kierunkowa LPDA tłumiąca zakłócenia z horyzontu).
• Niezbędne jest wdrożenie programowych i sprzętowych metod redukcji zakłóceń (filtry pasmowe, notch oraz algorytmy odejmowania tła RFI).

20-hour spectrogram across 20–80 MHz.

Measurement configuration:
• Receiver: RTL-SDR v3.
• Antenna: omnidirectional 137 MHz Ground Plane mounted on the roof.
• Software: raw spectral data logged with rtl_power, spectrogram rendered with custom Python script.

Diurnal conditions:
• Sunrise: 06:37 UTC
• Sunset: 15:53 UTC

Phenomenon evaluation:
• Gradual baseline variations in the lower portion of the band following sunrise represent weak solar radio activity and diurnal ionospheric propagation.
• Continuous vertical stripes persisting across the span represent local, unidentified terrestrial RFI.

Engineering conclusions:
• Effective solar monitoring in this frequency range strictly requires a dedicated lower-frequency antenna (such as a directional LPDA suppressing horizon RFI).
• Combining hardware filtering with software noise reduction techniques (bandpass/notch filters, background subtraction, RFI blanking) is essential.
