Przygotuj metalowy dysk reflektora o średnicy ok. 140–180 mm. W geometrycznym środku wywierć otwór o średnicy 8–9 mm umożliwiający osadzenie adaptera F na RP-SMA lub złącza panelowego SMA. Oczyszczona metalowa powierzchnia posłuży jako płaszczyzna masy (ground plane) dla fali 1.7 GHz.

Prepare a metallic backplate disc approximately 140–180 mm in diameter. Drill an 8–9 mm hole in the exact geometric center to accept the F-to-RP-SMA chassis connector. The clean metallic plane acts as the RF ground plane for the 1.7 GHz helical radiator.

Dysk reflektora po wywierceniu centralnego punktu montażowego złącza RF.

Ground plane reflector disc with drilled central RF connector mounting point.

Przełóż adapter przez otwór w płycie i zablokuj go solidnie nakrętką kontrującą z podkładką zębatą, zapewniając pewny kontakt galwaniczny z masą. Następnie dopasuj wydrukowany w technologii 3D karkas heliksa (lub rurkę PCV) do płaszczyzny dysku.

Insert the RF adapter through the hole and secure it tightly using a counter-nut and lock washer to ensure firm electrical contact with ground. Test-fit the 3D-printed helical coil former onto the reflector surface.

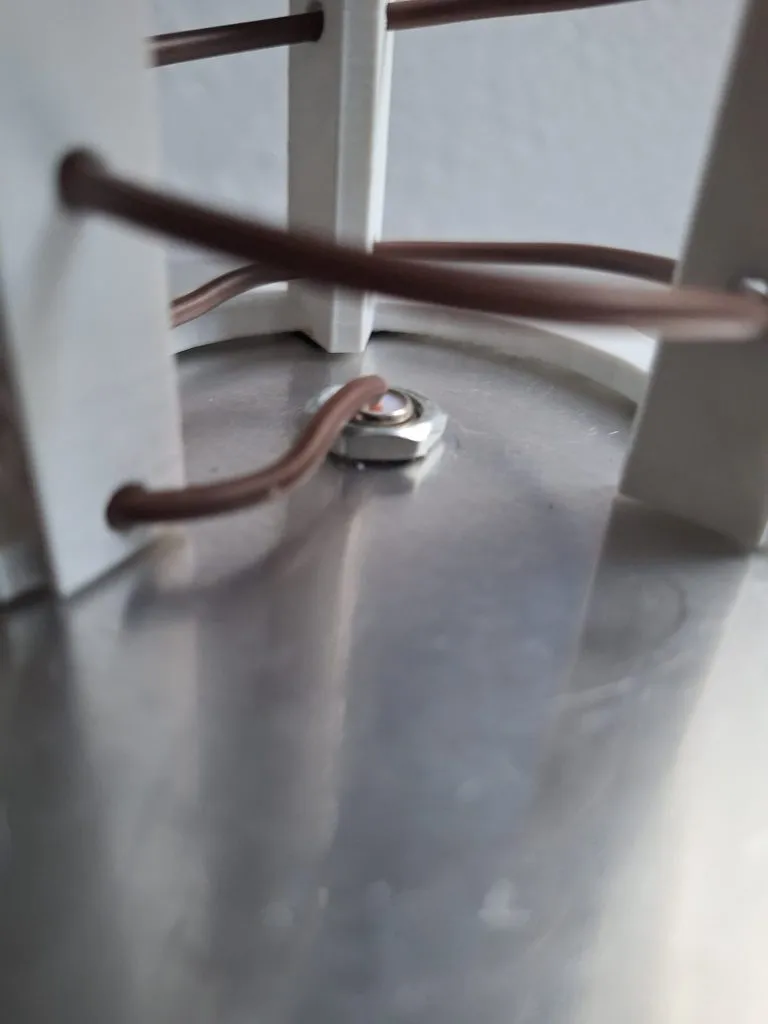

Osadzenie złącza koncentrycznego i wstępne pasowanie korpusu heliksa.

Installed coaxial feed connector and initial fitment of the helical former.

Nawiń drut miedziany 1,5 mm² w rowkach karkasu (5.5 zwoju w kierunku lewoskrętnym LHCP). Początek drutu przylutuj do pinu gorącego złącza SMA. W celu dopasowania impedancji heliksa (~140 Ω) do toru 50 Ω, pierwsze 1/4 zwoju prowadź płasko tuż nad masą (ok. 2–3 mm), tworząc miniaturowy transformator paskowy.

Wind the 1.5 mm² copper wire along the grooves (5.5 turns in counter-clockwise / LHCP orientation). Solder the starting lead to the center conductor of the SMA connector. To match the ~140 Ω helix impedance down to 50 Ω, route the first quarter turn closely parallel to the ground plate (approx. 2–3 mm gap) as an impedance transformer.

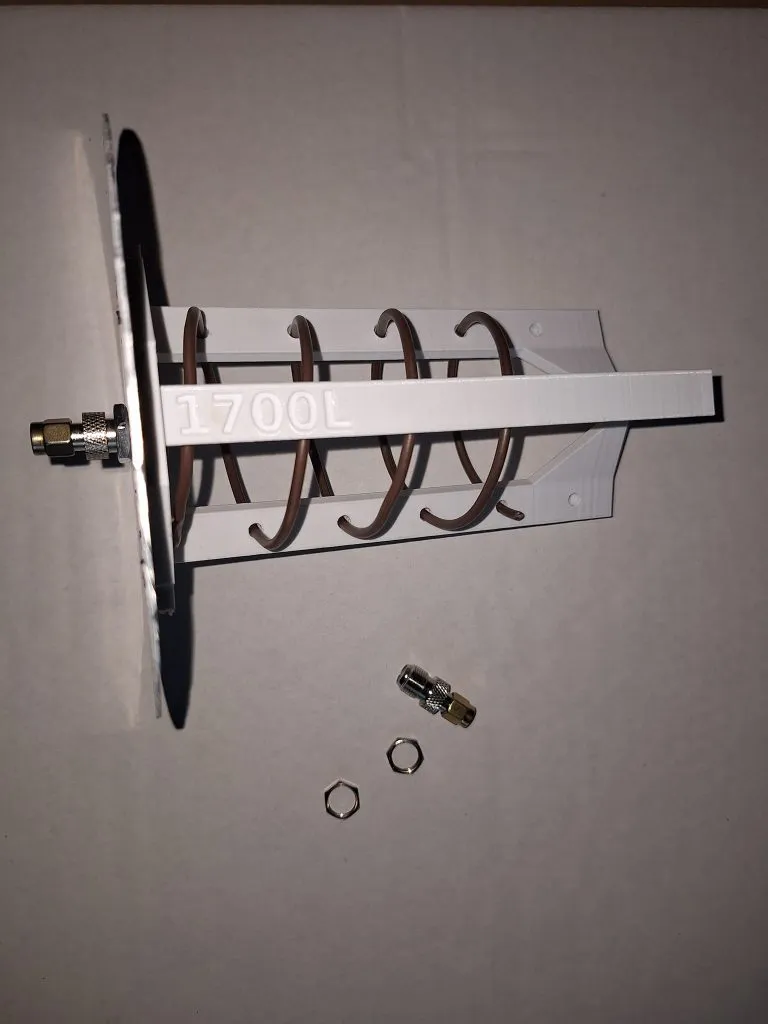

Złożony i przylutowany promiennik helikalny 1.7 GHz zoptymalizowany pod odbicie czaszy.

Completed 1.7 GHz LHCP helical feed antenna optimized for parabolic dish reflection.

Zamontuj gotowy promiennik helikalny w uchwycie LNB czaszy satelitarnej (o średnicy 40 mm). Promiennik musi być skierowany centralnie w czaszę, a jego punkt zasilania powinien znajdować się dokładnie w ognisku geometrycznym zwierciadła. Wzmacniacz LNA przykręć bezpośrednio do złącza heliksa, minimalizując straty przed pierwszym stopniem wzmocnienia.

Insert the helical feed into the 40 mm LNB collar of the dish. The feed must point squarely at the center of the reflector face, with the phase center aligned at the optical focal point. Attach the SAWbird LNA directly to the feed connector to eliminate pre-LNA coaxial cable insertion losses.

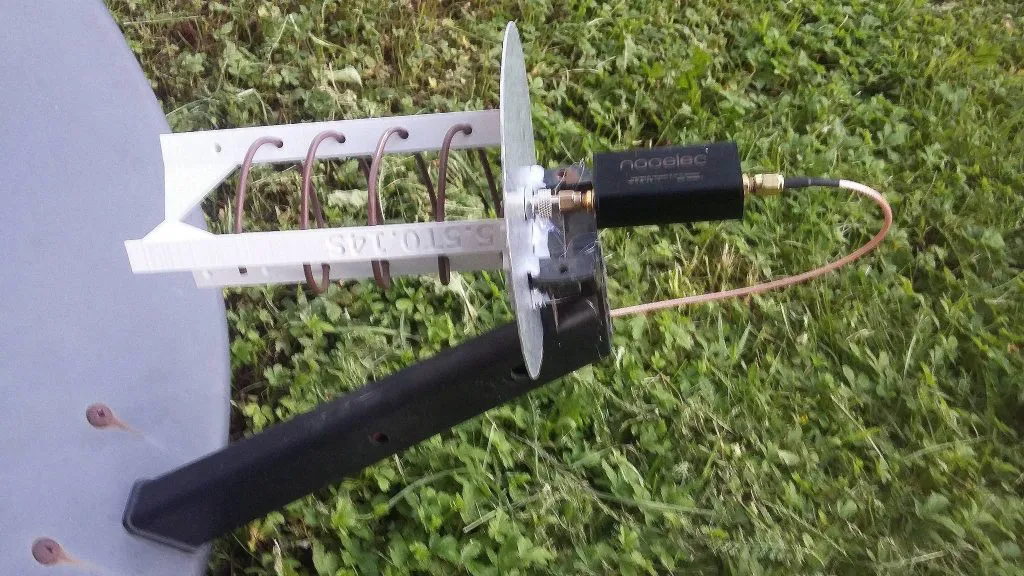

Promiennik osadzony na ramieniu czaszy offsetowej z podpiętym przedwzmacniaczem.

Helical feed installed on the offset dish boom with directly coupled LNA.

Podłącz kabel koncentryczny od wyjścia LNA do odbiornika SDR (RTL-SDR v4). Uruchom oprogramowanie SatDump, wybierz odpowiedni moduł satelity (np. Meteor HRPT lub MetOp AHRPT) i włącz zasilanie Bias-Tee. Przy pomocy smartfona wyceluj czaszę na trasę przelotu satelity – po uzyskaniu locka QPSK rozpoczyna się płynne dekodowanie zdjęć.

Connect the 50 Ω coaxial cable from the LNA output to the SDR dongle (RTL-SDR v4). In SatDump, select the appropriate satellite downlink pipeline (e.g., Meteor HRPT, NOAA HRPT, or MetOp AHRPT) and enable the Bias-Tee power. Track the satellite pass manually – once the QPSK demodulator achieves carrier lock, live imagery streams in.

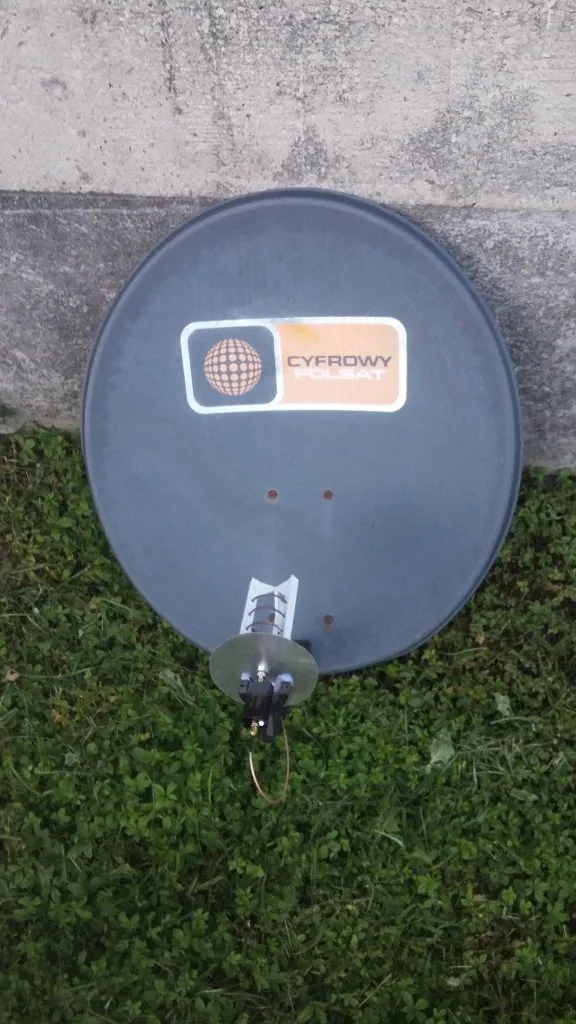

Kompletny, mobilny zestaw odbiorczy HRPT 1.7 GHz gotowy do pracy polowej.

Complete mobile 1.7 GHz HRPT ground station deployed for field operations.
