24 listopada 2023 – Strojenie oświetlacza pętlowego 1420 MHz

November 24, 2023 – 1420 MHz Loop Feed Tuning

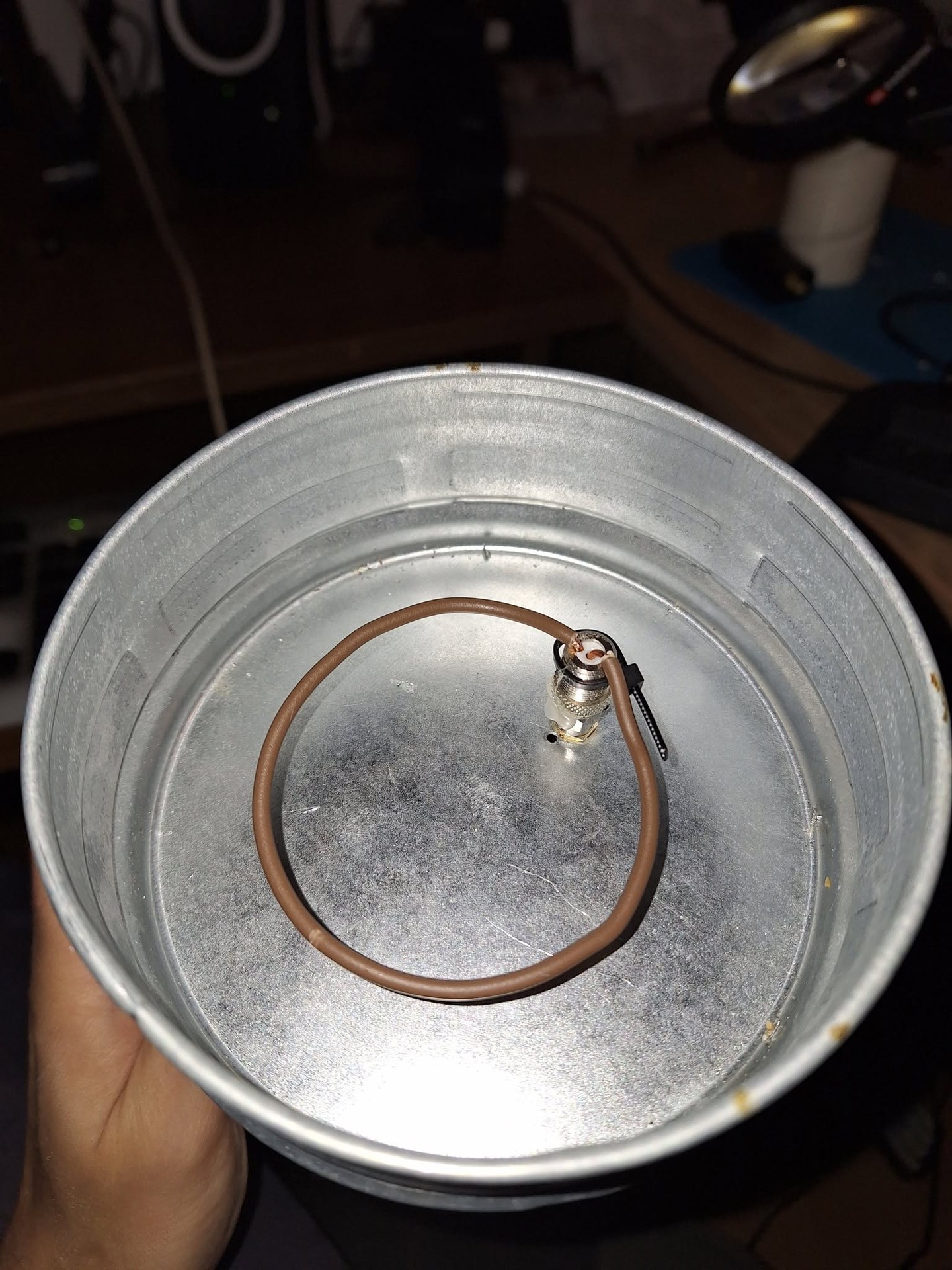

Oświetlacz pętlowy 1420 MHz wg projektu Alexa Pettita.
Puszkę rezonansową wykonałem z metalowej zaślepki (zatyczki) do rur wentylacyjnych / klimatyzacyjnych – są powszechnie dostępne w wielu rozmiarach i idealnie nadają się na puszki anten mikrofalowych.

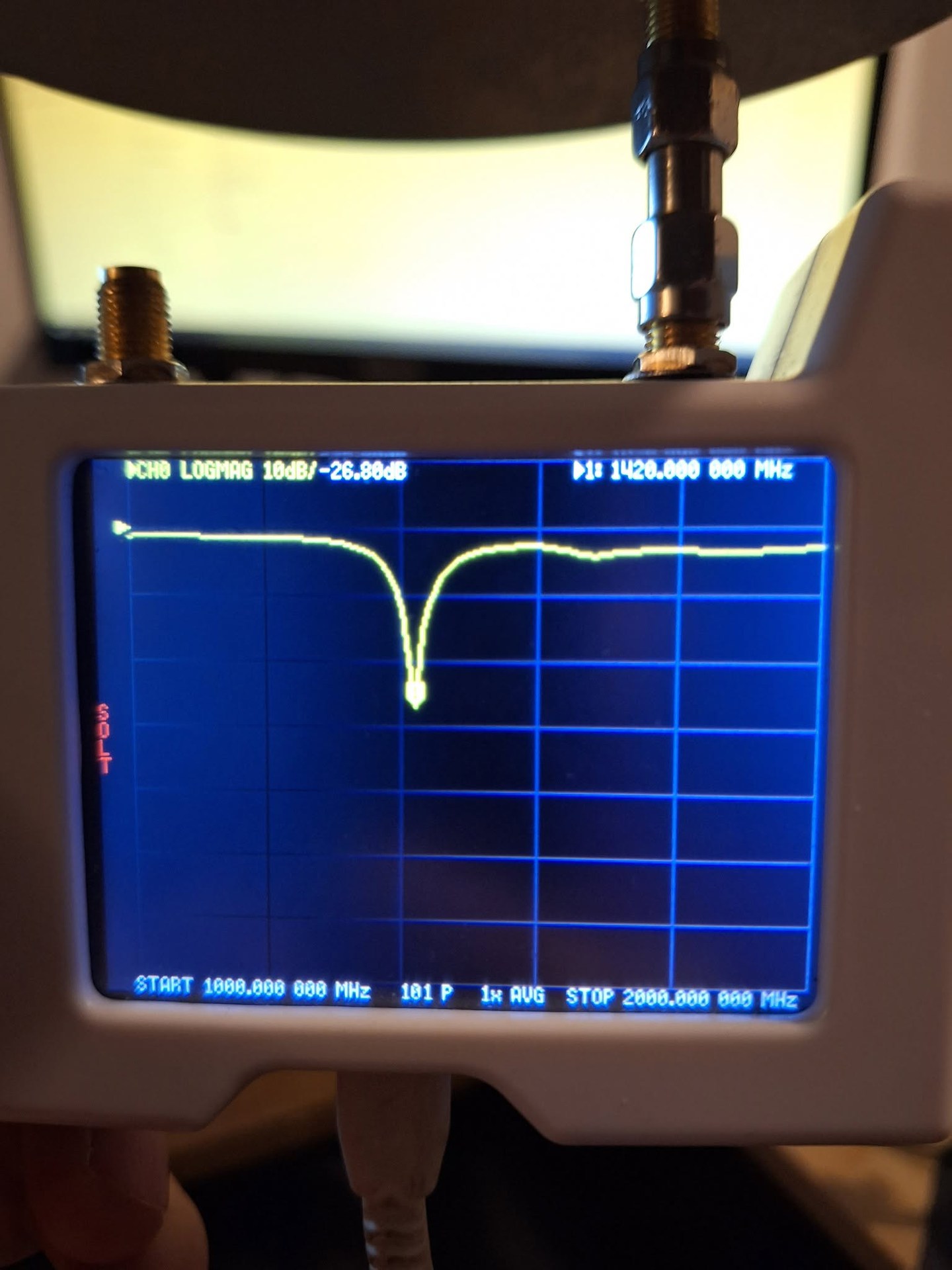

Pomiary NanoVNA:
• Tłumienie odbicia LogMag: około -27 dB
• Impedancja: 49.5 oma
Mały krok naprzód.

1420 MHz loop feed based on Alex Pettit's design.
The cavity backplate was built from a sheet-metal end plug for ventilation / AC ducting pipes – widely available in various standard sizes and ideal for microwave antenna builds.

NanoVNA measurements:
• Return loss LogMag: around -27 dB
• Impedance: 49.5 ohms
A small step forward.

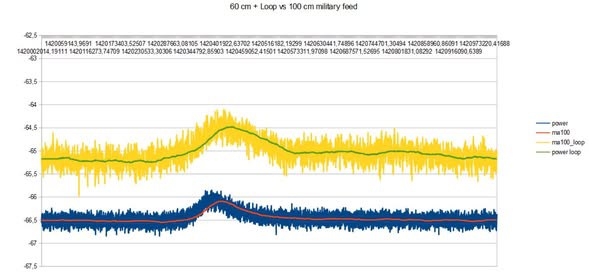

18 grudnia 2023 – Porównanie czasz: 60 cm vs 100 cm wojskowa

December 18, 2023 – Dish Comparison: 60 cm vs 100 cm Military

Obserwacje linii wodoru – porównanie dwóch anten:

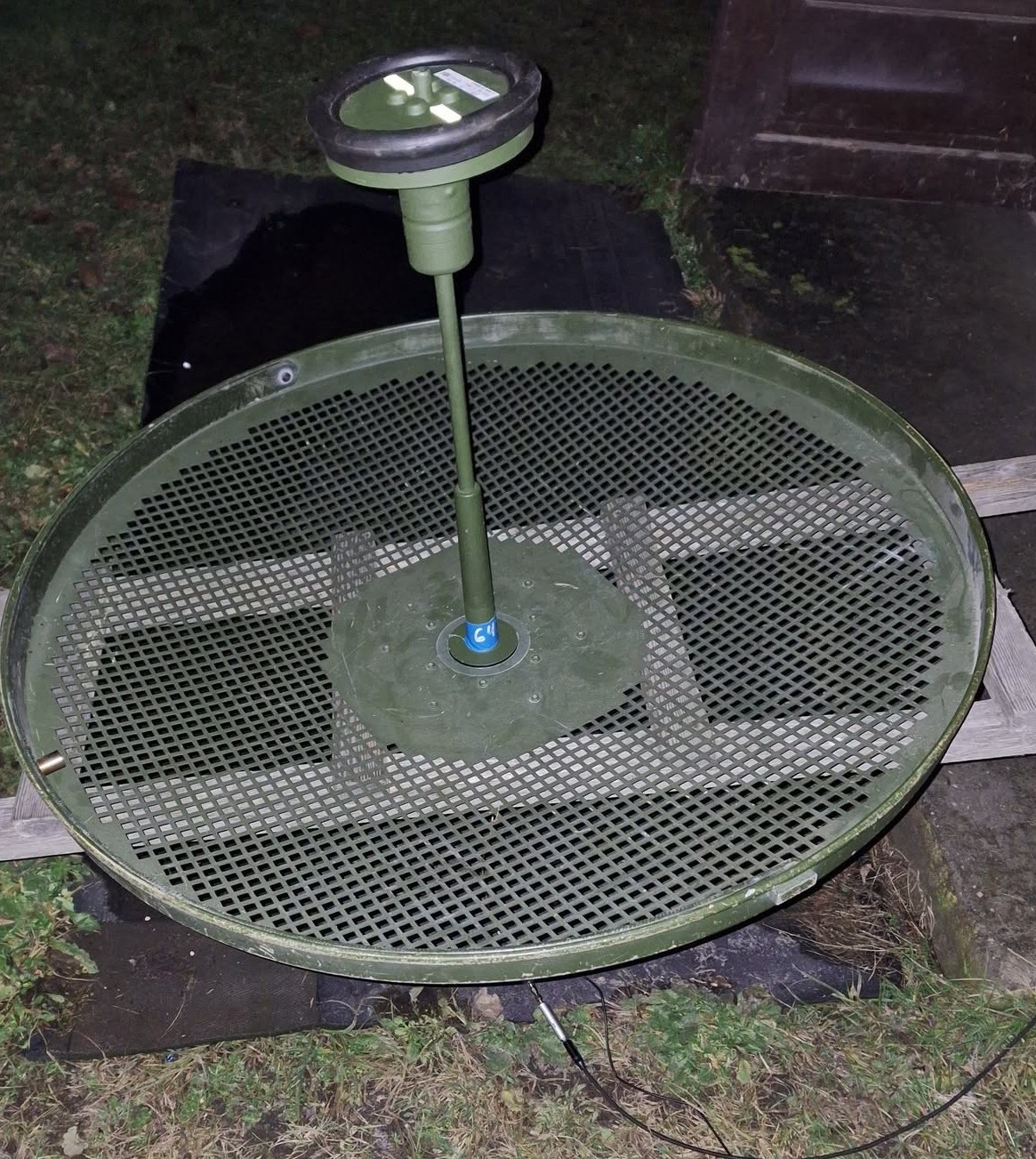

Głęboka czasza 60 cm f/D 0.38 z własnoręcznie wykonanym oświetlaczem pętlowym vs płytka czasza wojskowa 100 cm f/D 0.7 z dołączonym fabrycznym promiennikiem tubowym.

Wyniki testu:
• Na płytkiej czaszy wojskowej sygnał linii wodoru był wyraźnie słabszy, ale szum tła z ziemi (ground noise) okazał się znacznie mniejszy.

Hydrogen line observations – comparing two reflectors:

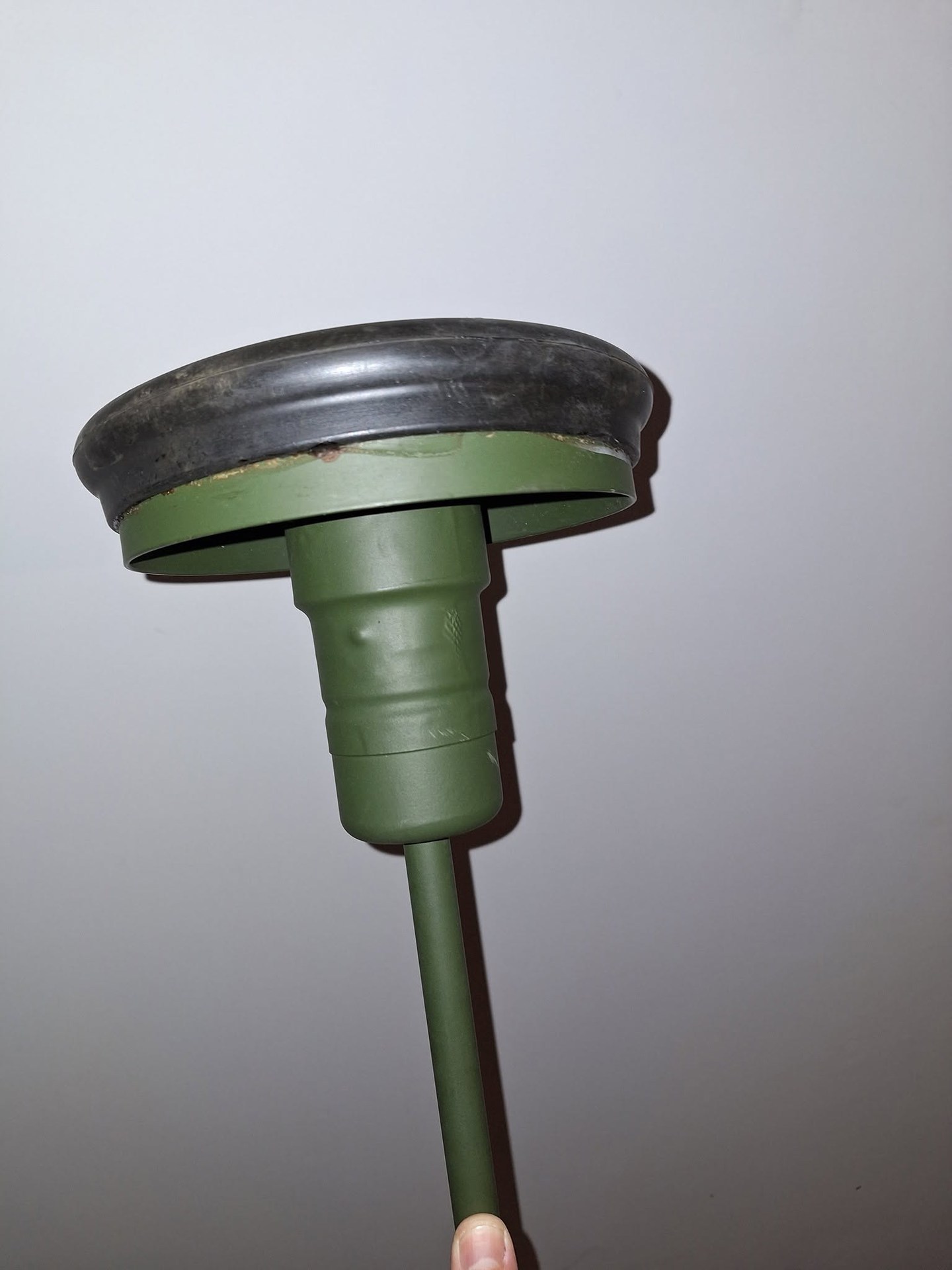

Deep 60 cm dish f/D 0.38 with custom-built loop feed vs shallow military 100 cm dish f/D 0.7 with stock horn feed.

Test outcome:
• On the shallow military dish, the hydrogen line signal was significantly weaker, but terrestrial ground noise was markedly lower.

3 marca 2024 – Rozbudowa czaszy 60 cm do 91 cm

March 3, 2024 – Expanding 60 cm Dish to 91 cm

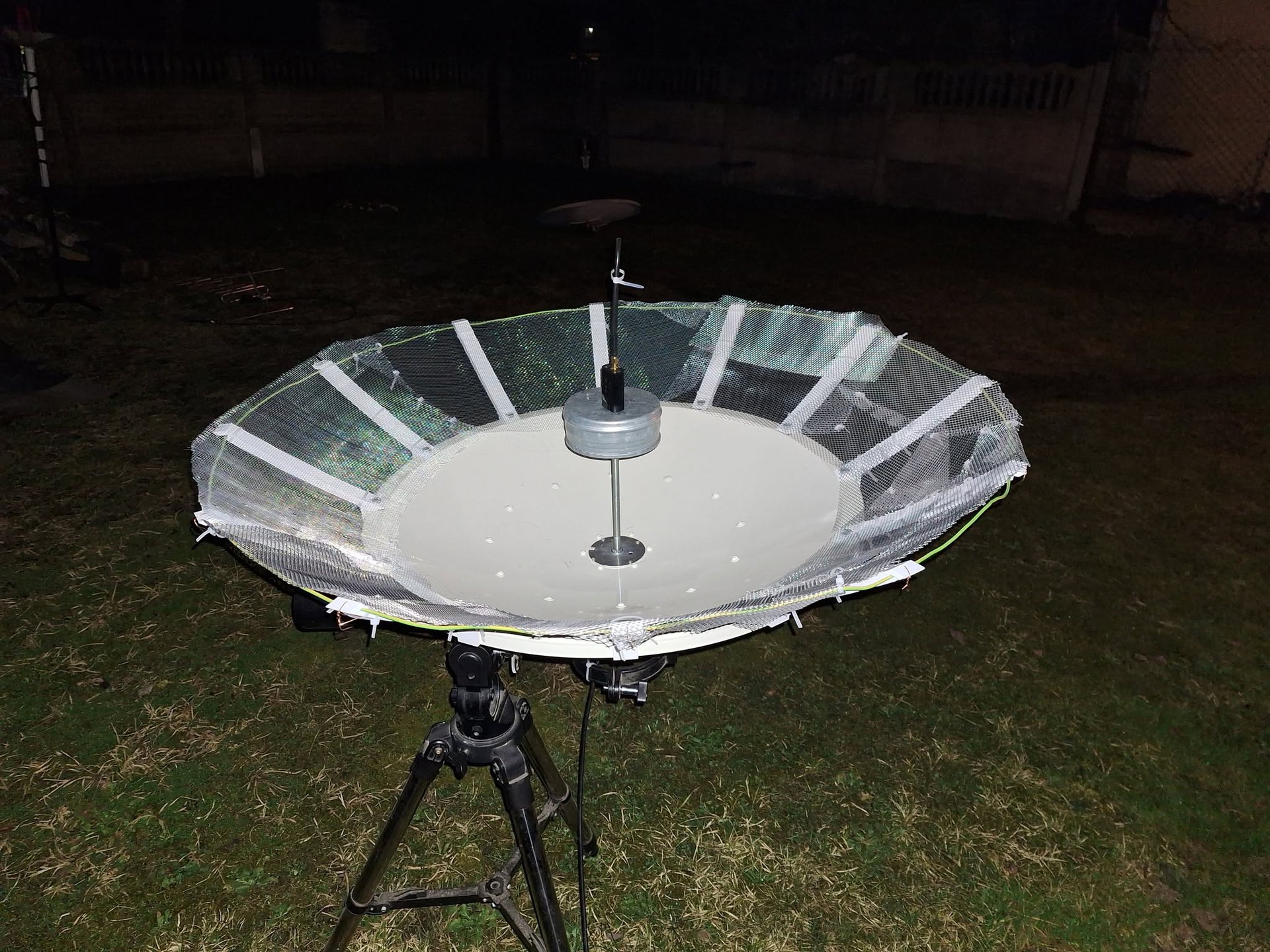

Powiększenie czaszy parabolicznej segmentami 3D (projekt António Pereira):
• Konstrukcja: druk 3D z PLA z nałożoną aluminiową siatką cięto-ciągnioną stosowaną w pszczelarstwie (siatka do dennic uli).
• Oryginalna czasza 60 cm f/D = 0.38: poziom szumu tła ok. -65 dB.

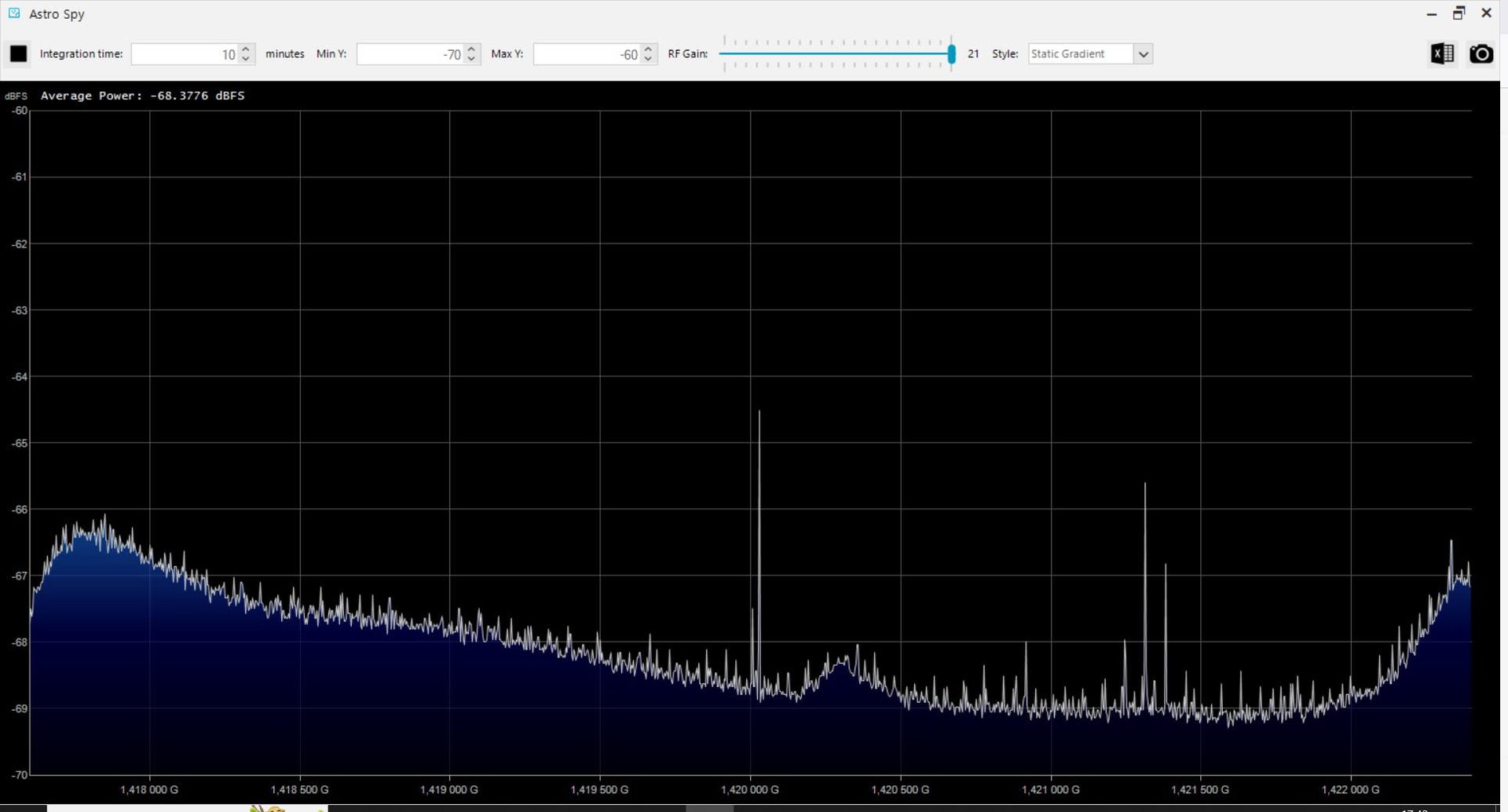

• Po rozbudowie do 91 cm (f/D 0.24): poziom szumu tła spadł do -69 dB (spadek szumu o 4 dB).

Wnioski:
• W torze odbiorczym nic innego nie było zmieniane, więc to dodanie paneli skutecznie obniżyło szum ziemi (ground noise).
• Powierzchnia z siatki na druku PLA miała jednak zbyt małą precyzję geometryczną, by znacząco podnieść czysty zysk anteny – do pełnego zysku potrzeba bardziej precyzyjnego rozwiązania mechanicznego.

Parabolic dish expansion using 3D printed petals (design by António Pereira):
• Build: 3D printed PLA ribs overlaid with expanded aluminum mesh commonly used in beekeeping (beehive floor ventilation mesh).
• Original 60 cm dish f/D = 0.38: noise floor around -65 dB.
• Expanded to 91 cm (f/D 0.24): noise floor dropped to -69 dB (a 4 dB reduction).

Conclusions:
• No other RF components were touched, confirming that the extension panels effectively suppressed ground noise.
• However, manual mesh contouring over PLA lacked sufficient geometric precision to meaningfully boost net aperture gain – achieving peak performance requires a more precise mechanical approach.

3 czerwca 2024 – Mechanizm regulacji oświetlacza

June 3, 2024 – Tuneable Loop Feed Mechanism

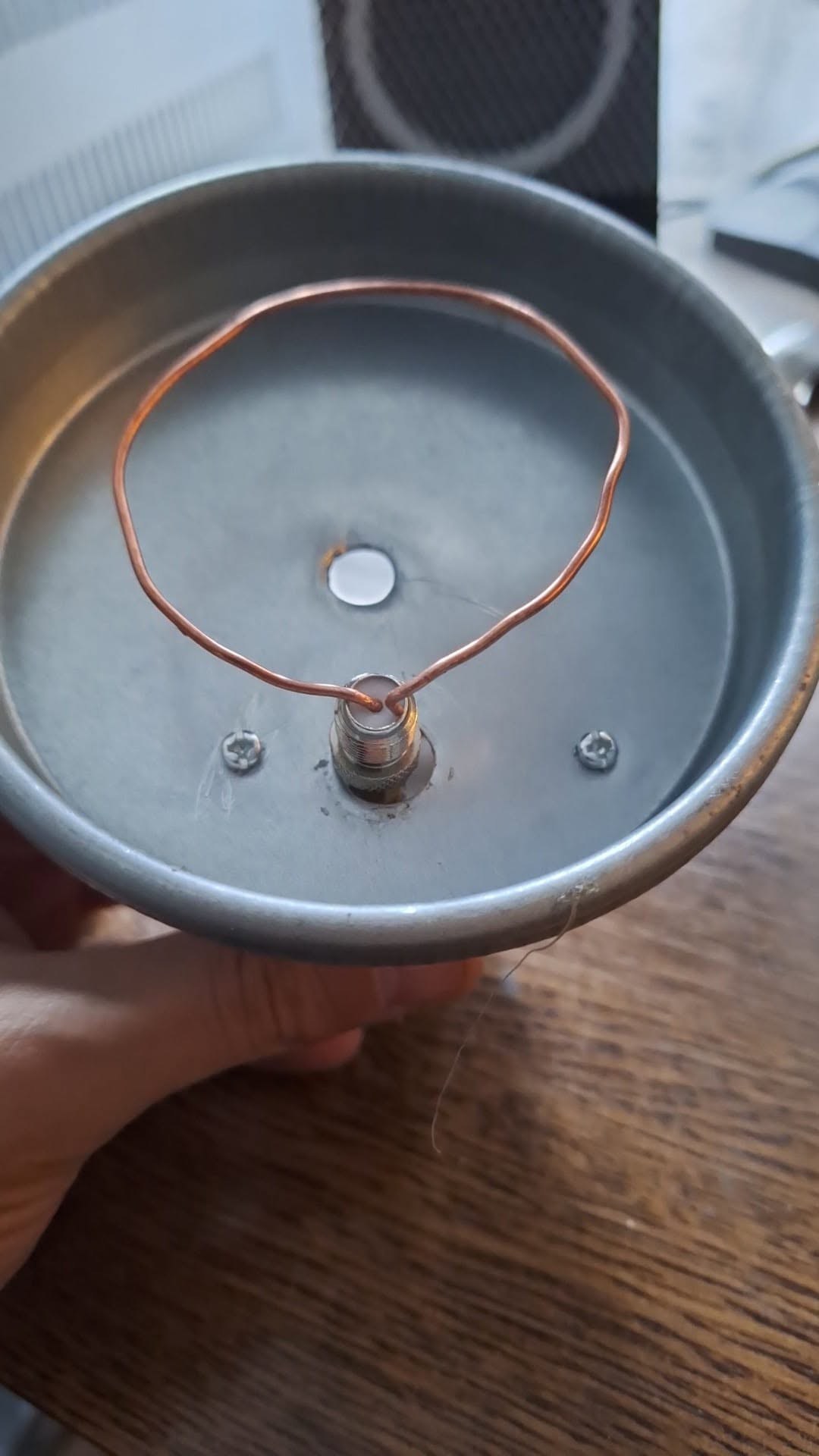

Projekt regulowanego oświetlacza pętlowego:
• Mechanizm umożliwia precyzyjną regulację odległości pętli promiennika nad powierzchnią dna reflektora (puszki).

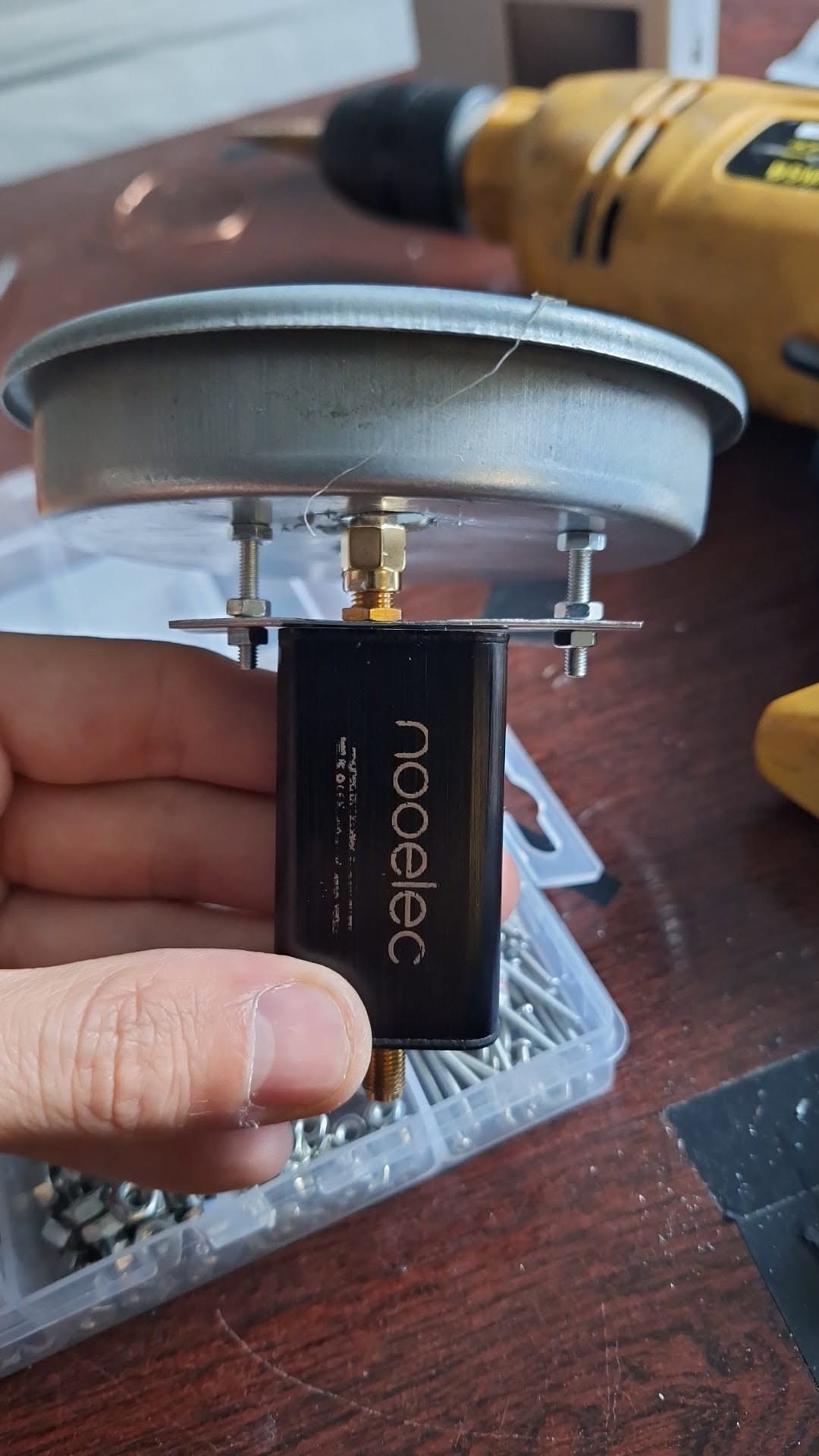

• Bezpośrednie połączenie przedwzmacniacza Nooelec Sawbird+ H1 do obudowy oświetlacza ma kluczowe znaczenie – kable niskiej jakości wpięte przed LNA rujnują sygnał i drastycznie podnoszą szum.

Adjustable loop feed design:
• Mechanism allows fine-tuning the loop distance above the reflector cavity base.
• Direct mounting of the Nooelec Sawbird+ H1 preamplifier to the feed body is vital – low-quality patch cables ahead of the LNA ruin the weak signal and degrade noise figure.

Fotografie i wykresy

Photos & Plots
