28 kwietnia 2024 – Test programu SatDump w radioastronomii

April 28, 2024 – Testing SatDump for Radio Astronomy

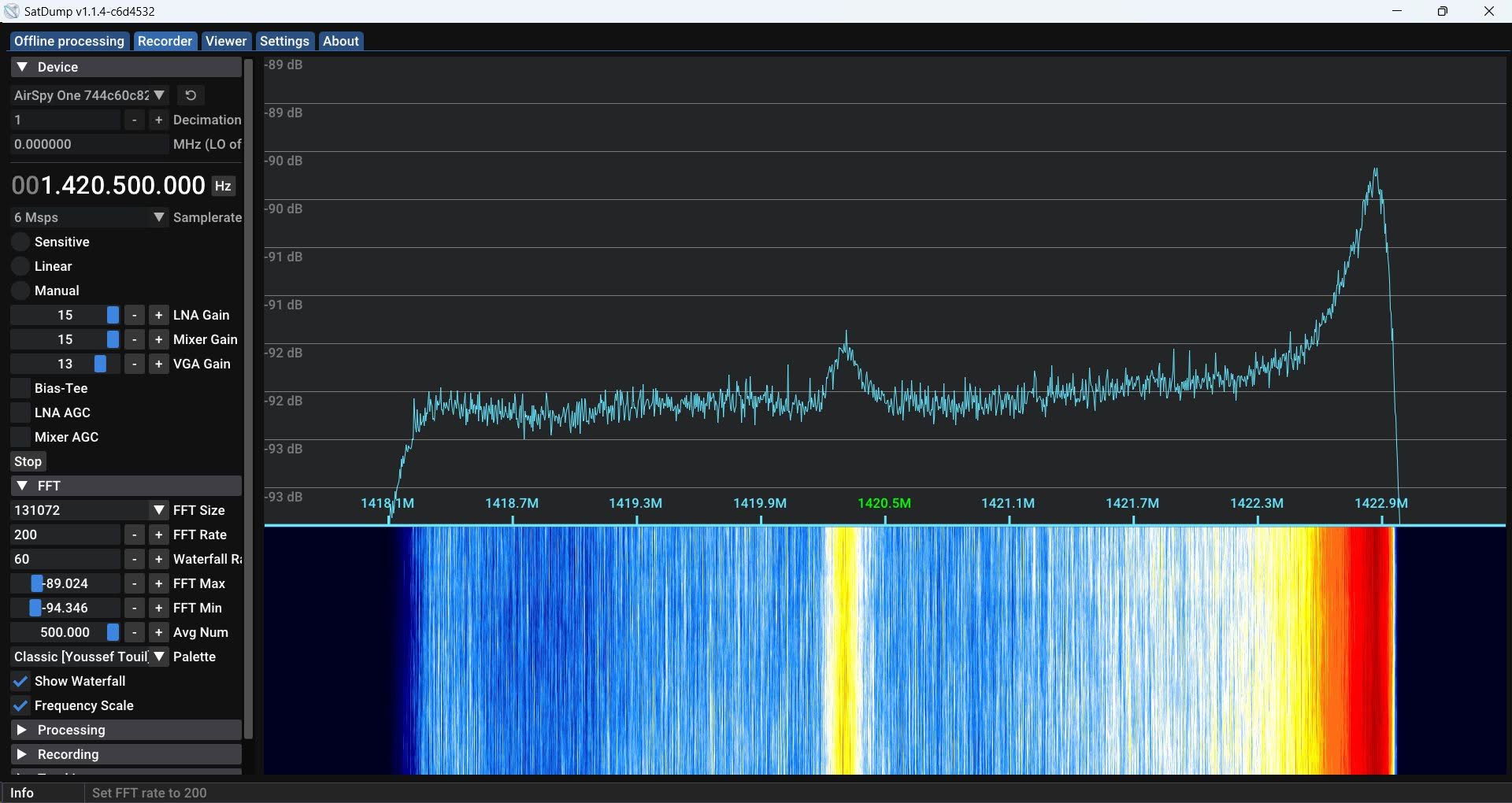

Radioastronomia linii wodoru przy użyciu mojego ulubionego oprogramowania do odbioru satelitów SatDump.
Chciałem sprawdzić, na ile SatDump będzie się nadawał w praktyce do radioastronomii.

Podziękowania dla:
• António Pereira – projekt powiększenia czaszy (dish expansion)
• Alex Pettit – projekt oświetlacza pętlowego (loop design) i wkład w SARA

Hydrogen line radio astronomy using my favourite satellite receiving software SatDump.
I wanted to evaluate how well SatDump performs for radio astronomy.

Thanks to:
• António Pereira – dish expansion design
• Alex Pettit – loop design and contribution to SARA

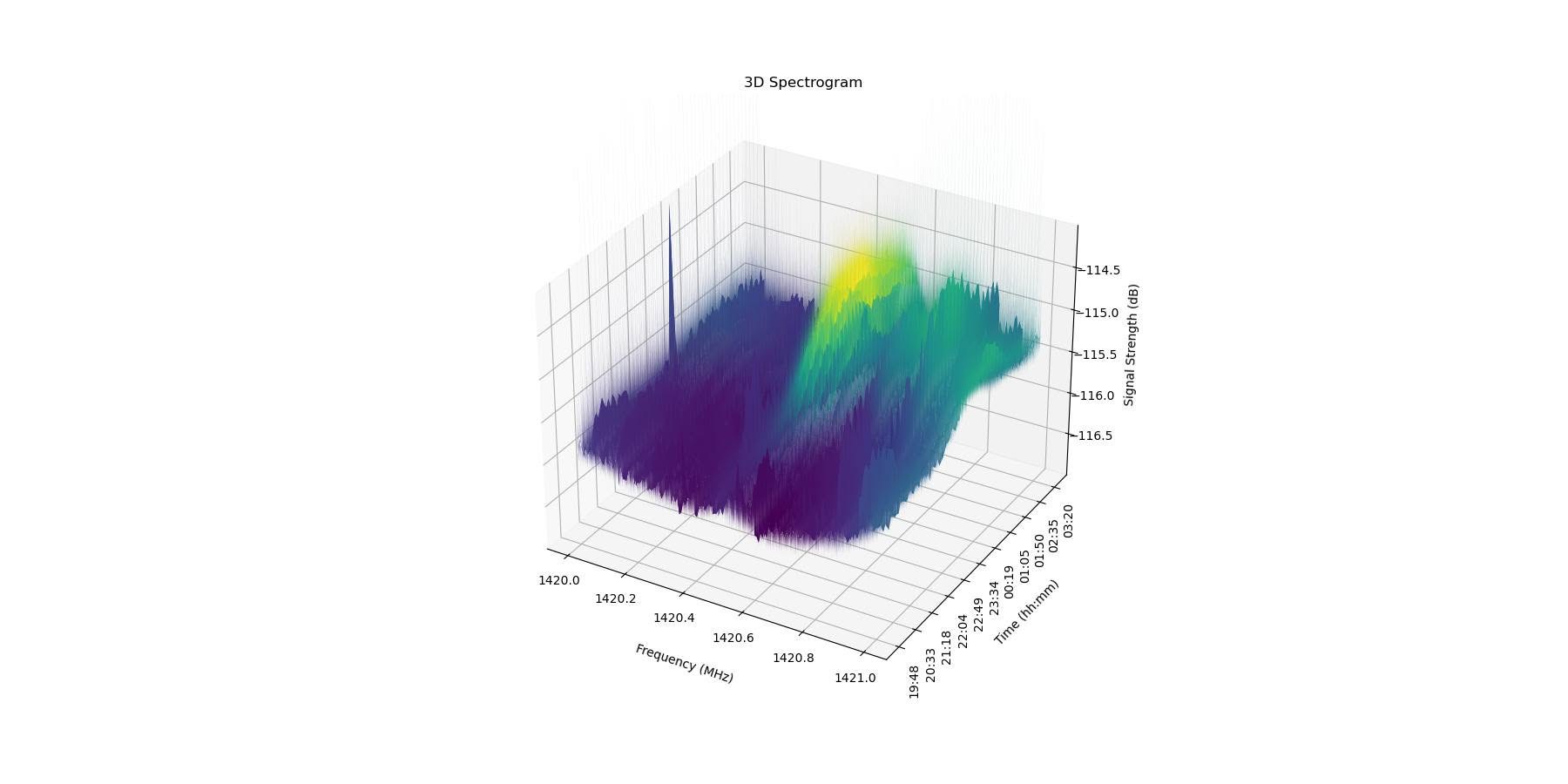

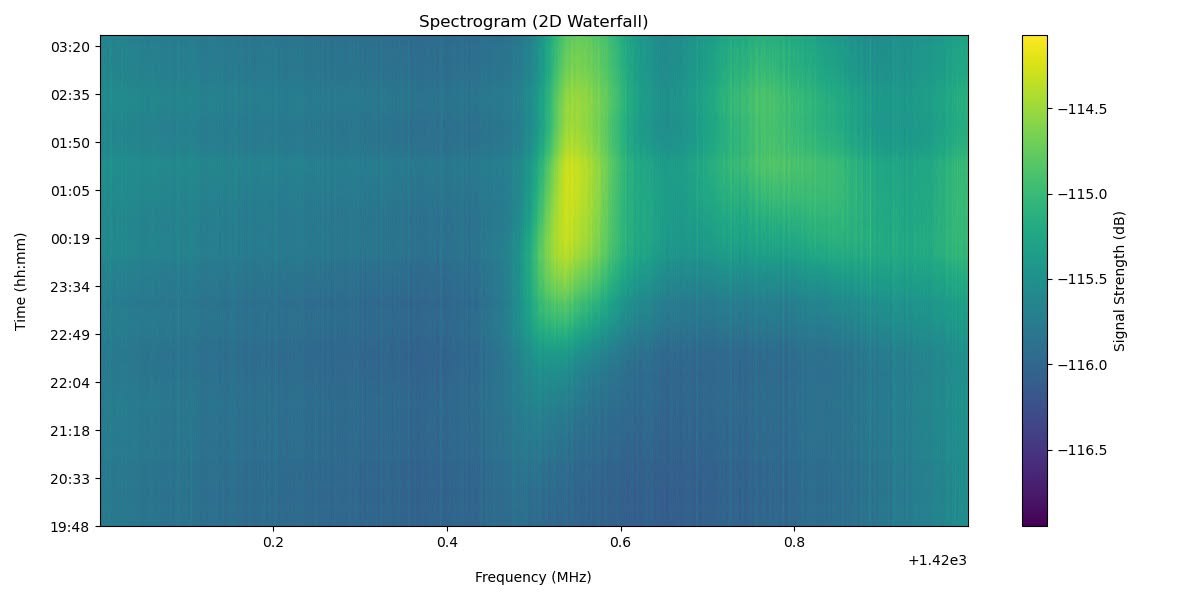

19 sierpnia 2024 – Wielogodzinny Drift Scan Drogi Mlecznej (7 godzin danych)

August 19, 2024 – Multi-Hour Milky Way Drift Scan (7 Hours of Data)

7 godzin danych H1.
Pełna, ciągła obserwacja neutralnego wodoru w Drodze Mlecznej.

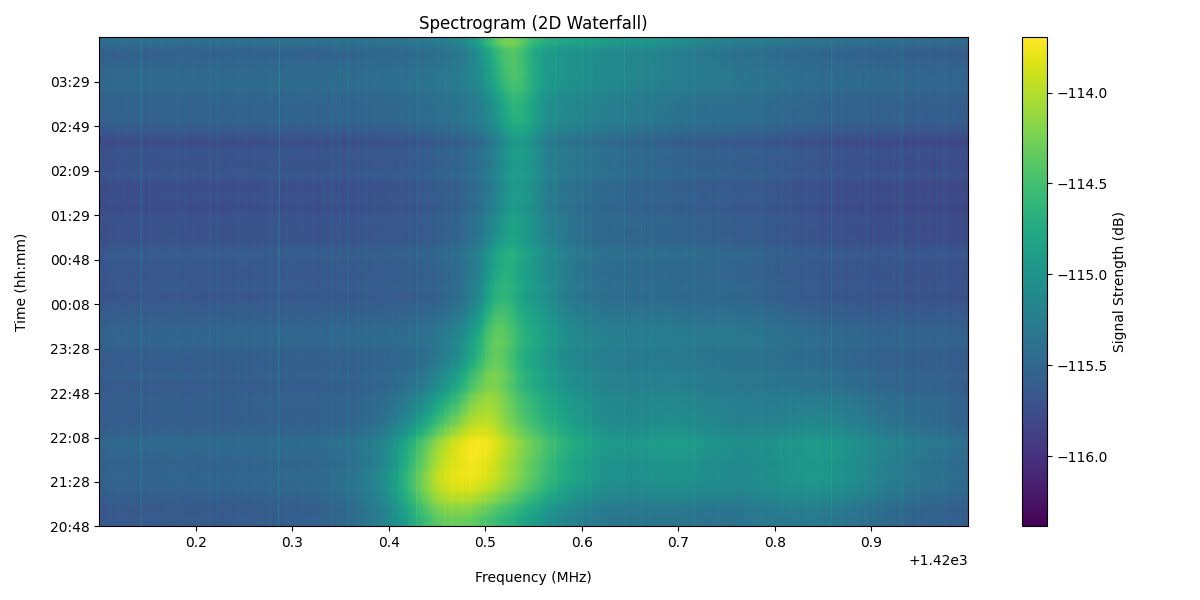

Wielogodzinny drift scan tranzytu Drogi Mlecznej na 1420.4 MHz (antena skierowana nieruchomo w zenit).

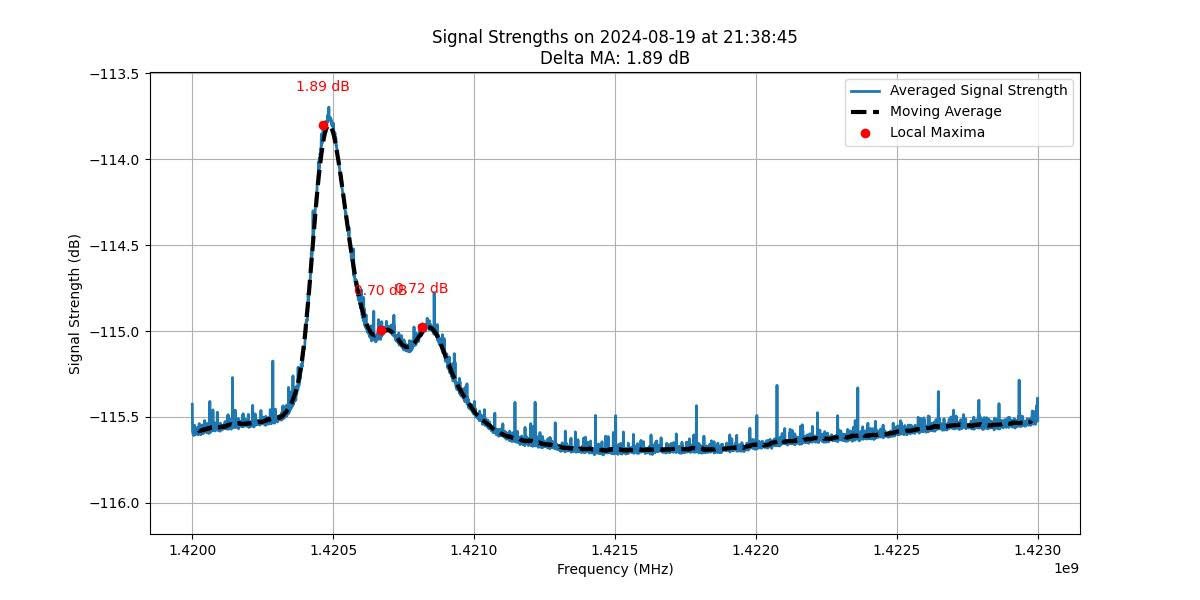

Siła sygnału w dniu 2024-08-19 o 21:38:45:
• Delta MA = 1.89 dB

Uwagi fizyczne do widma dopplerowskiego:
Wykres mocy ujawnił złożoną, wielopikową strukturę chmur wodoru. Aby precyzyjnie przypisać poszczególne piki do ramion Galaktyki, konieczne jest skorygowanie częstotliwości o wektor prędkości orbitalnej Ziemi wokół Słońca (ok. 30 km/s) oraz ruch układu odniesienia LSR (Local Standard of Rest).

7 hours of H1 data.
Full continuous observation of neutral hydrogen in the Milky Way.
Multi-hour drift scan of the Milky Way transit on 1420.4 MHz (antenna pointed at zenith).

Signal Strengths on 2024-08-19 at 21:38:45:
• Delta MA = 1.89 dB

Physical notes on Doppler spectrum:
The spectrum revealed a complex, multi-peak hydrogen cloud profile. Assigning peaks to specific galactic spiral arms requires subtracting Earth's orbital velocity (~30 km/s) and reducing frequencies to the Local Standard of Rest (LSR).

Eksperymenty z paletami barwnymi (dane Klausa Henninga)

Colormap Experiments (Klaus Henning Data)

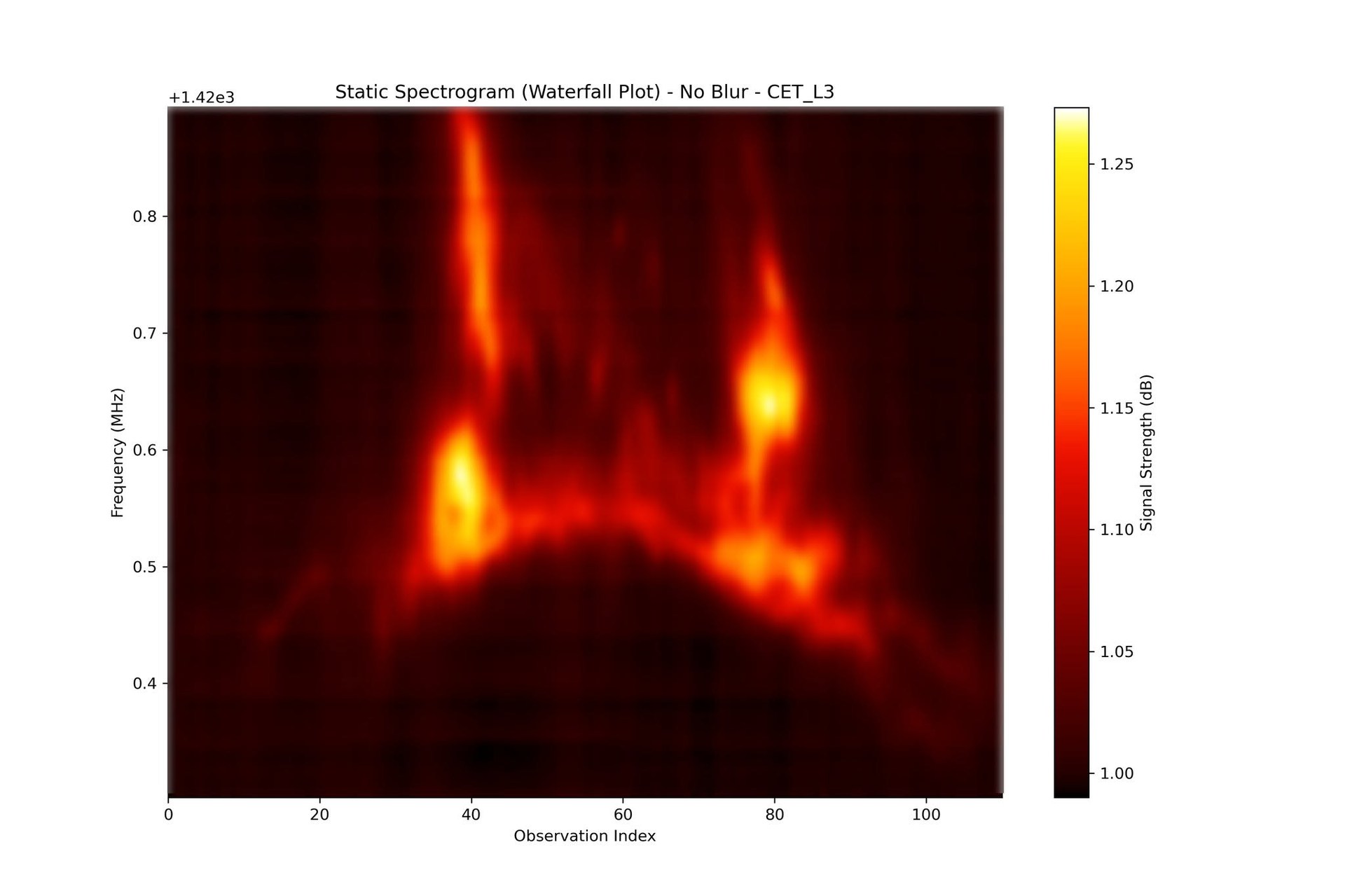

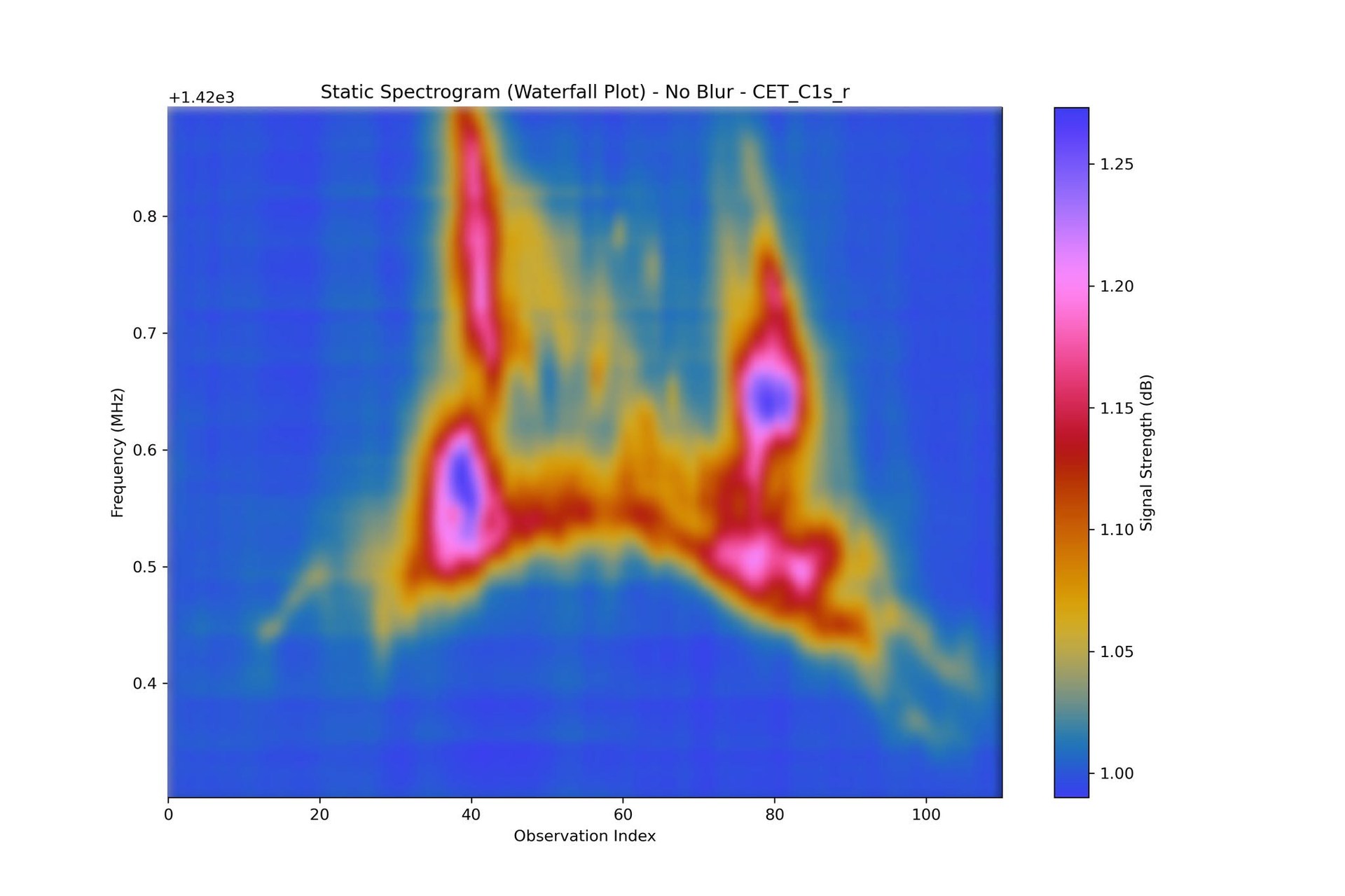

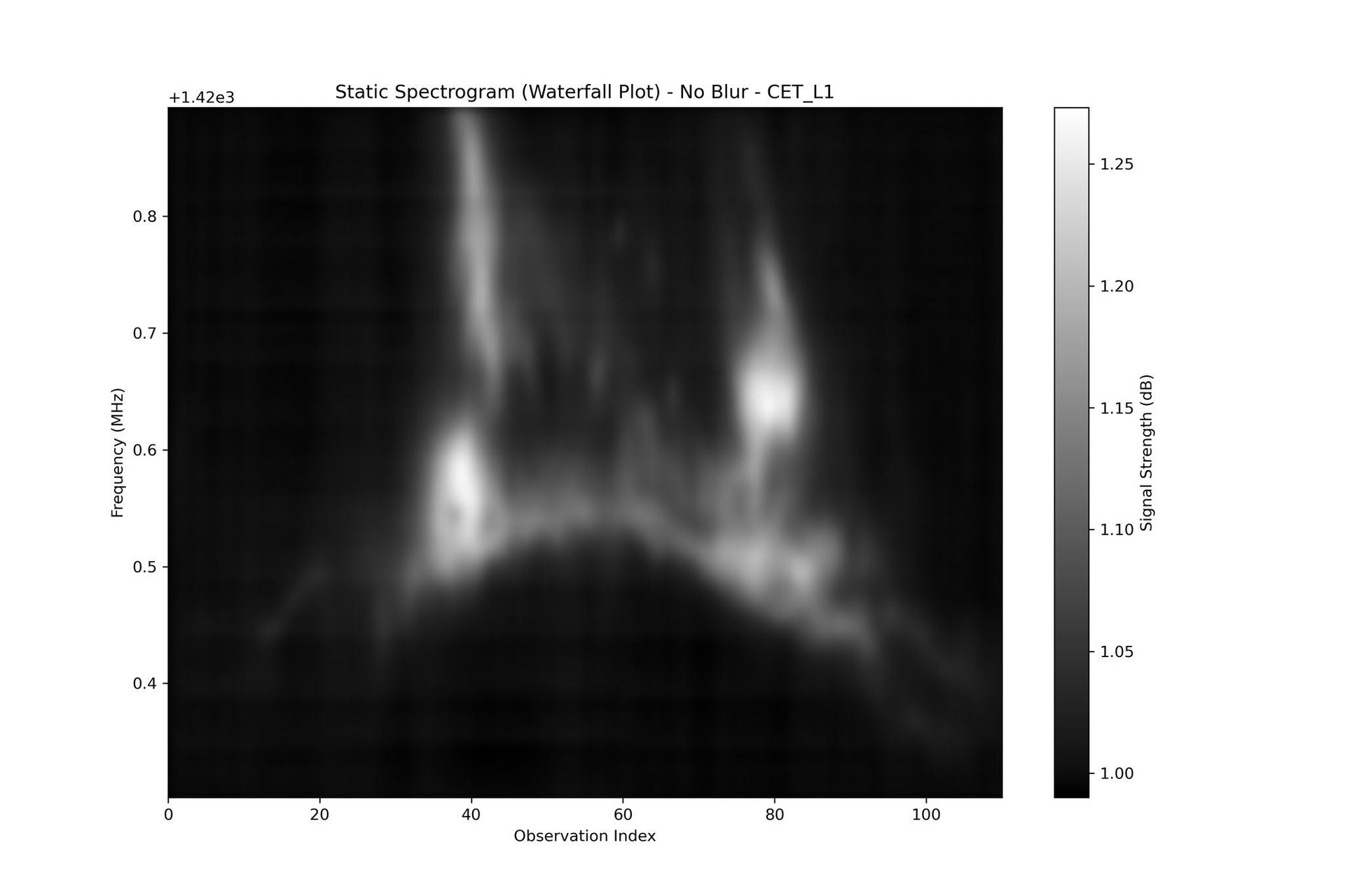

Przetestowałem kilka dodatkowych palet barwnych (colormap) na danych linii wodoru Klausa Henninga.
Każda paleta barwna uwypukla i lepiej uwidacznia inne detale i struktury zebranych danych radiowych (przetestowane m.in. palety CET_C1s, CET_L3 oraz monochromatyczna CET_L1).

I tried a few more colormaps (palettes) on Klaus Henning's Hydrogen Line data.
Each colormap highlights and better shows different details and structures within the radio astronomy dataset (evaluating CET_C1s, CET_L3, and monochromatic CET_L1).

Fotografie i wykresy pomiarowe

Photos & Measurement Charts
