Stanowisko obserwacyjne: czasza offsetowa 120 cm w plenerze z oświetlaczem spiralnym UWB w puszce 180 mm z boczną osłoną z siatki.

Observation setup: 120 cm offset dish in the field with UWB spiral feed inside a 180 mm cavity with lateral wire mesh shield.

27 lutego 2024 – Detekcja linii wodoru na zestawie satelitarnym pasma S/L

February 27, 2024 – Hydrogen Line Detection on S/L-Band Satellite Setup

Eksperyment detekcji linii wodoru przy użyciu zestawu satelitarnego pasma S/L.

Sprzęt:
• Czasza offsetowa o średnicy 120 cm.
• Oświetlacz: gotowa płytka PCB ze spiralą Archimedesa UWB (polaryzacja kołowa RHCP) kupiona na AliExpress.

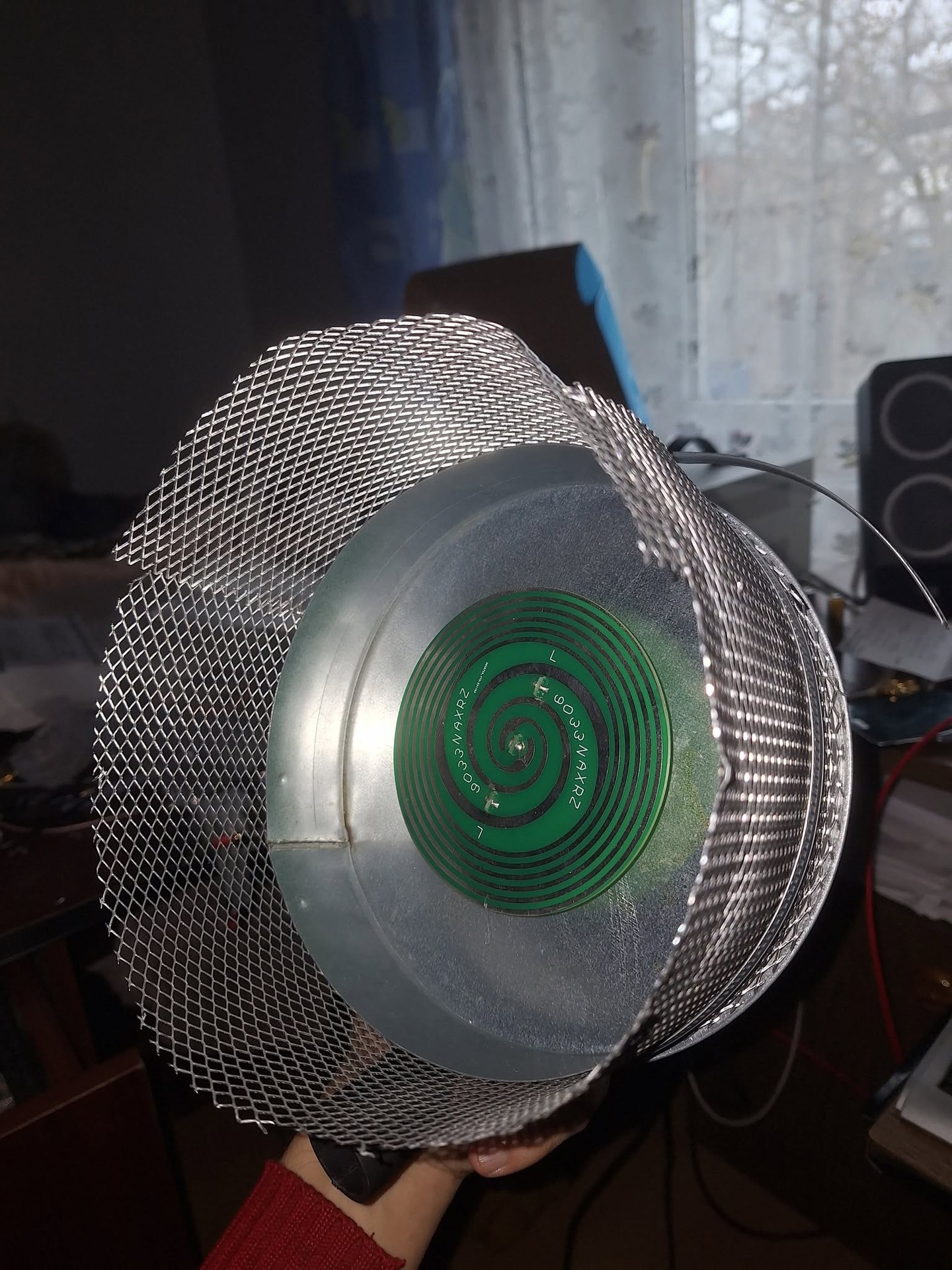

• Puszka 180 mm: wykonana z metalowej zaślepki klimatyzacyjnej. Kołnierz z metalowej siatki na obwodzie to po prostu osłona z boku, ograniczająca listki boczne i szum otoczenia.
• Przedwzmacniacz/filtr: Nooelec Sawbird+ H1.
• Odbiornik SDR: Airspy Mini.

Oprogramowanie:
• Astrospy (akwizycja i całkowanie widma).
• Open Office (analiza i wykres profilu).

Wnioski i obserwacje z eksperymentu:
• Była to próba z szerokopasmowym oświetlaczem wielopasmowym.
• Antena spiralna UWB ma z natury zbyt szeroką wiązkę promieniowania do geometrii czaszy offsetowej (powodując prześwietlenie lustra i zbieranie szumów z otoczenia) – stąd konieczność osłaniania jej po bokach siatką i puszką.
• Ustawianie czaszy offsetowej w terenie: regulacja kąta nachylenia metodą obserwacji na żywo stosunku sygnału do szumu (SNR) linii wodoru w programie Astrospy.
• Był to jednorazowy eksperyment sprawdzający zachowanie anten tego typu w radioastronomii.

Hydrogen line detection experiment using an S/L-band satellite setup.

Hardware:
• 120 cm offset parabolic dish.
• Feed: off-the-shelf UWB Archimedean spiral PCB (RHCP circular polarization) sourced from AliExpress.
• 180 mm cavity: made from a sheet-metal AC duct end plug. The wire mesh collar around the rim is simply a lateral shield to suppress edge spillover and ambient noise.
• LNA / Filter: Nooelec Sawbird+ H1.
• SDR Receiver: Airspy Mini.

Software:

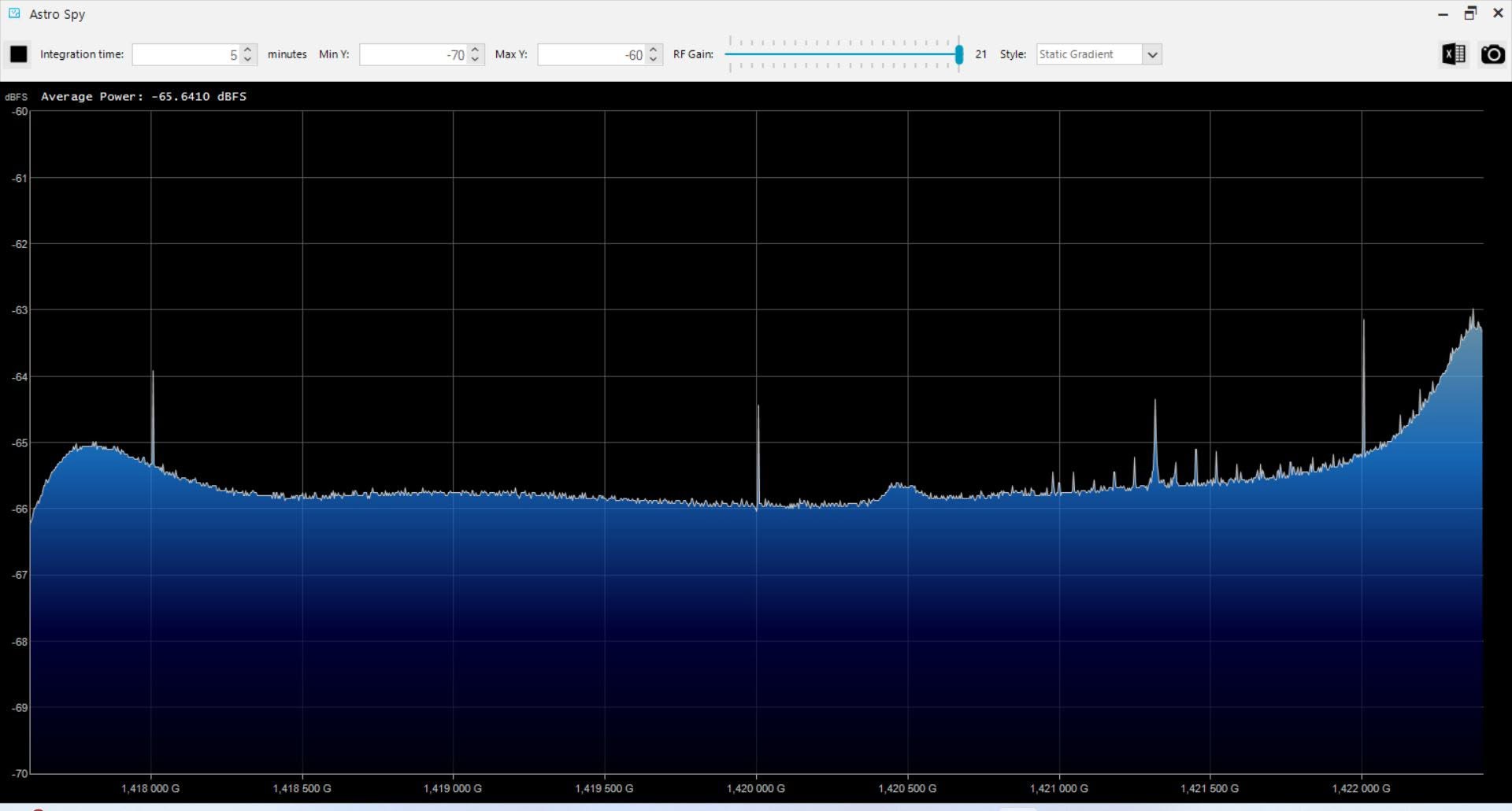

• Astrospy (spectral acquisition and integration).

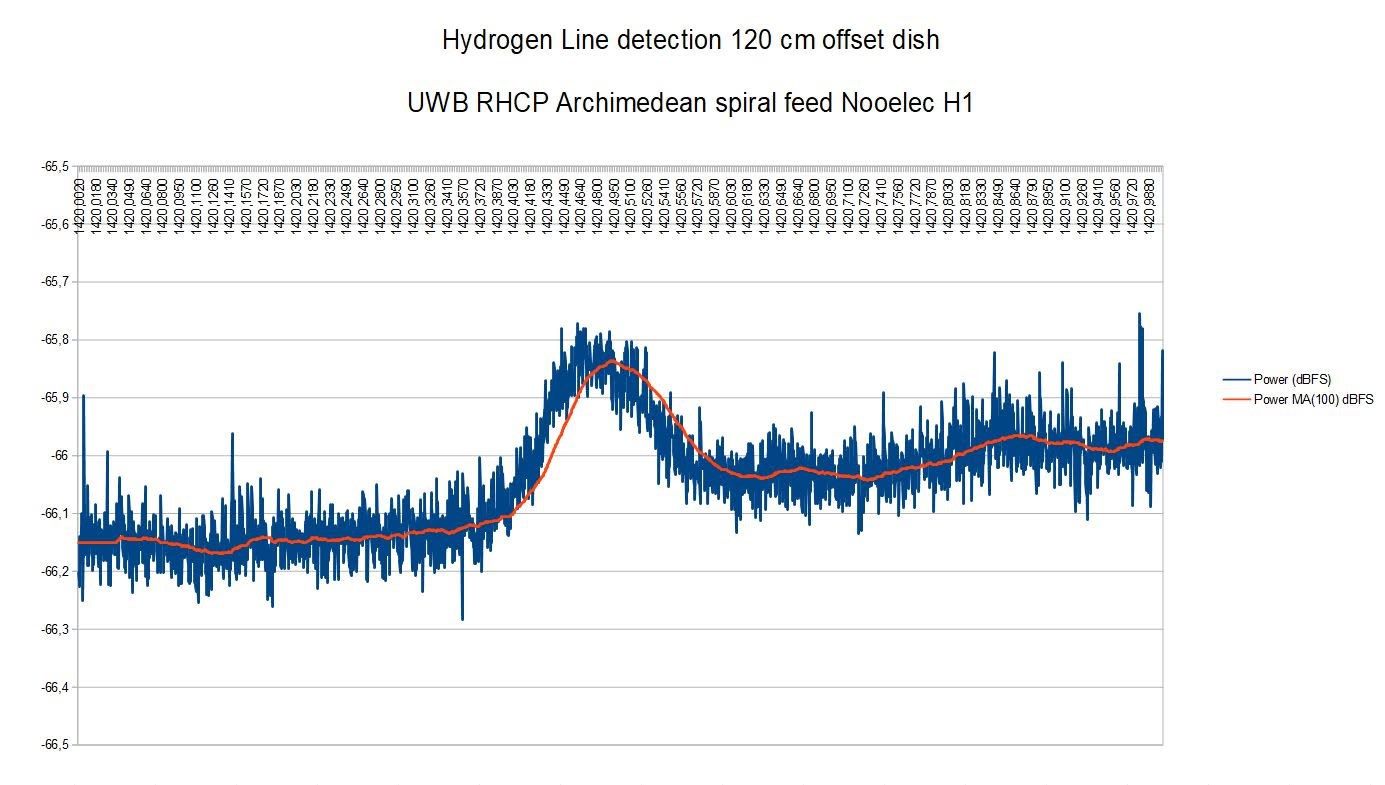

• Open Office (data analysis and profile plotting).

Observations and conclusions:
• This was an exploratory test evaluating a wideband multiband feed.
• The planar UWB spiral inherently has an excessively wide beam pattern for an offset dish geometry (causing spillover and picking up thermal ground noise) – hence the need for lateral mesh shielding.

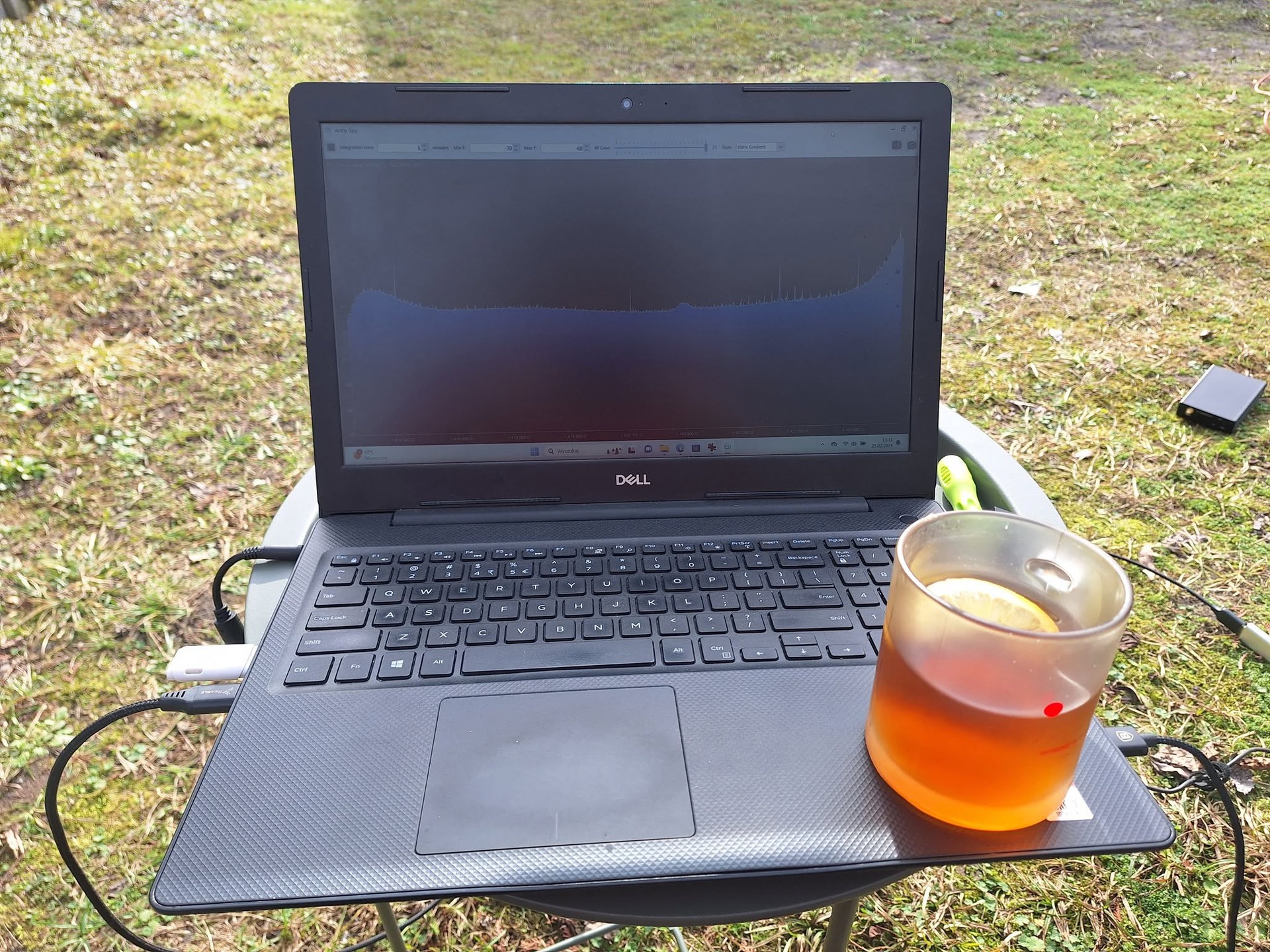

• Field alignment: adjusted dish elevation angle by real-time monitoring of hydrogen line SNR in Astrospy.
• This was a one-off experiment testing the viability of wideband spiral feeds for 21 cm radio astronomy.

Fotografie i wykresy widmowe

Photo Gallery & Spectral Plots
